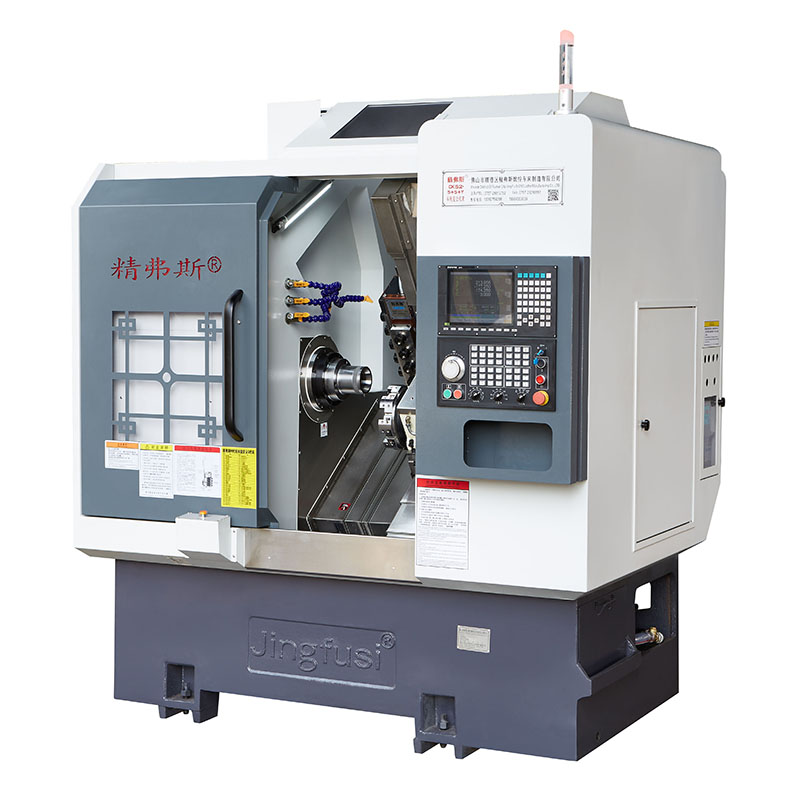

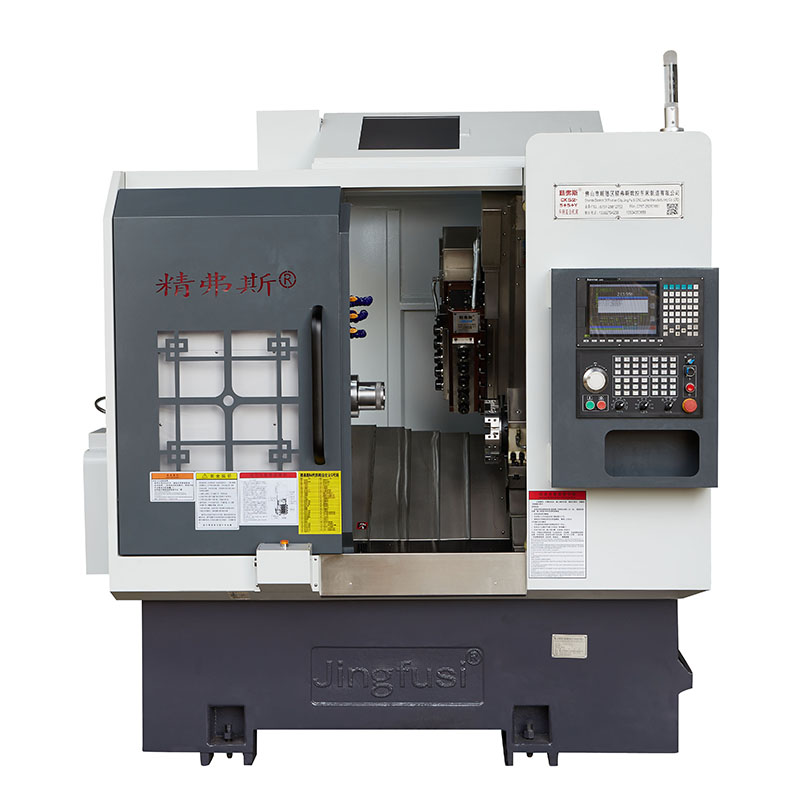

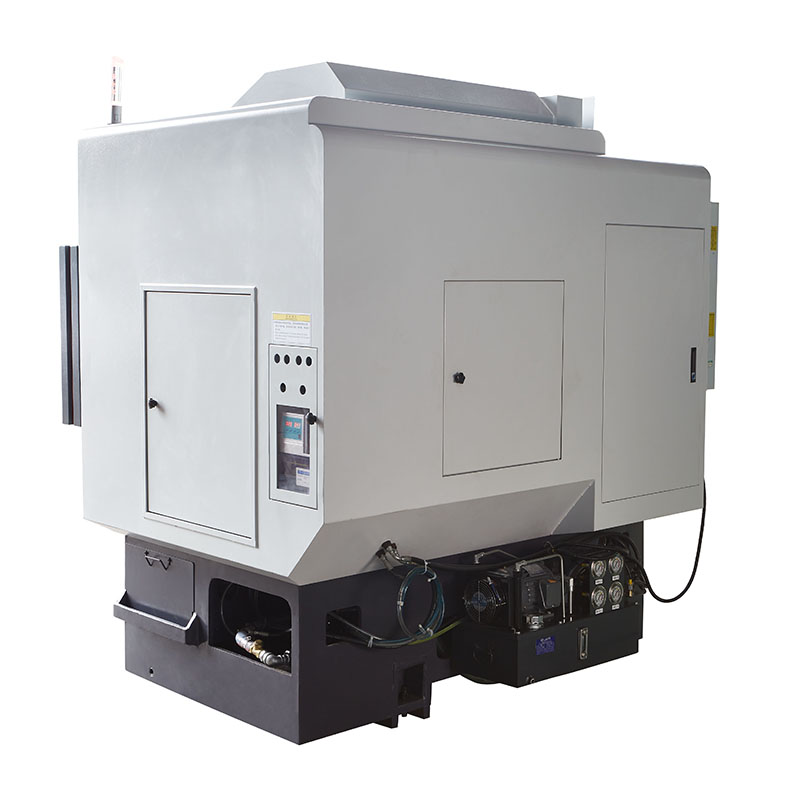

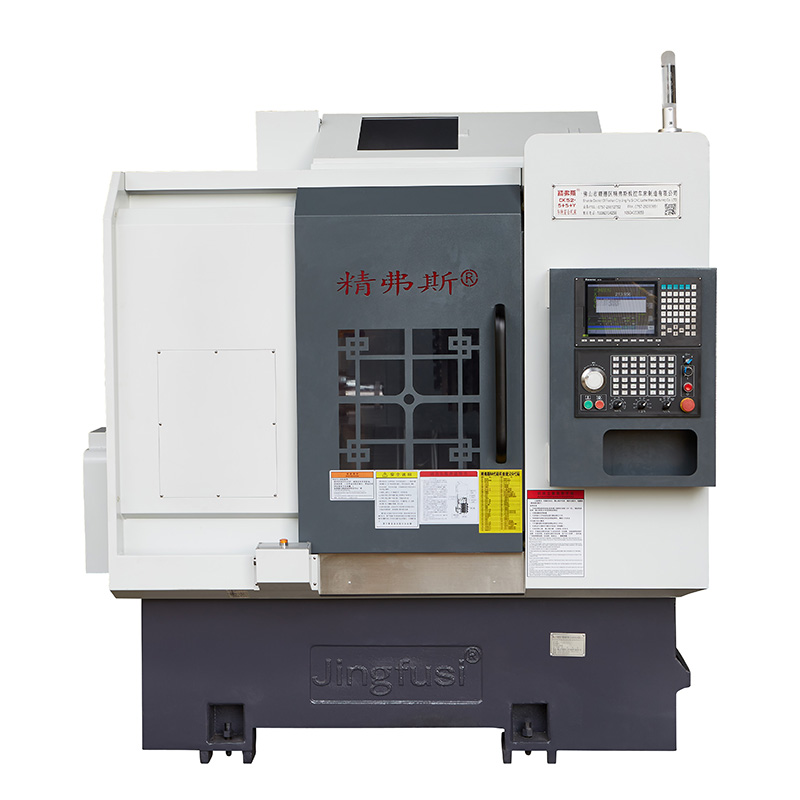

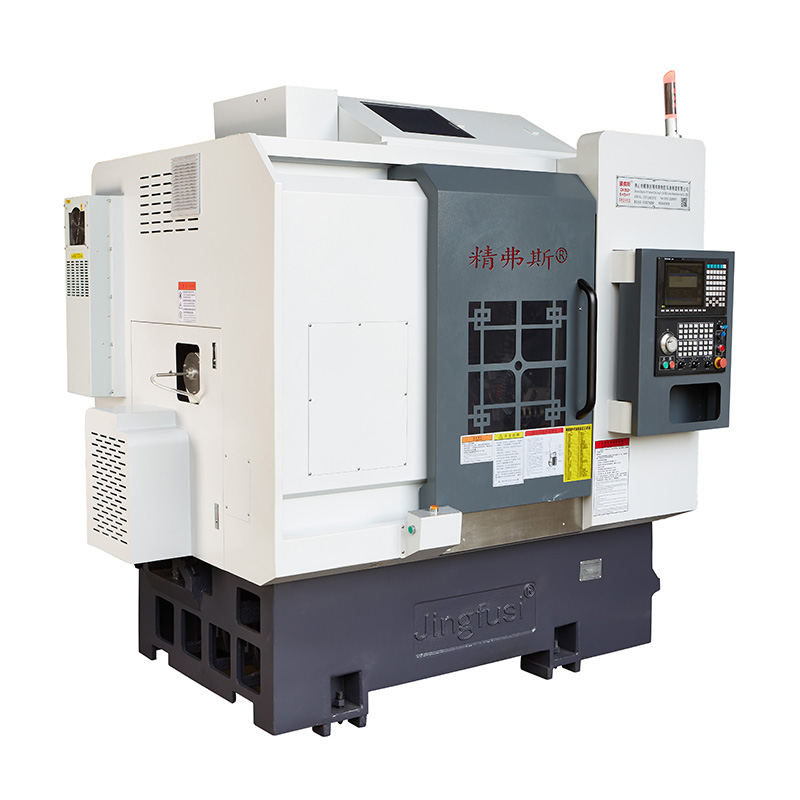

Револьверно-токарно-фрезерний комбінований верстат

Ви можете з упевненістю придбати у нас токарно-фрезерний верстат Jingfusi®. Ми готові співпрацювати з вами, і якщо у вас є якісь запити або потрібна додаткова інформація, будь ласка, не соромтеся зв’язатися з нами. Ми оперативно відповімо на ваші запити.

Модель:CK46-5+5+Y

Надіслати запит

Опис продукту

Як професійний виробник, ми хотіли б надати вам високоякісний токарно-фрезерний комбінований верстат. І ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку.

Деталі продукту

Список параметрів

пункт	вміст	одиниця	CK46-5+5+Y	CK52-5+5+Y
Обсяг обробки	Гойдатися над ліжком	мм	Ø 500
	Максимальна довжина зовнішнього кола повороту	мм	320
	Максимальний діаметр прутка	мм	Ø 45	Ø 51 ~ 55
головна вісь	Максимальна швидкість шпинделя	об/хв	6000 (встановлено на 4000)	4500 (встановлено на 3500)
	Тип шпиндельної головки		A2-5	A2-6
	Діаметр наскрізного отвору шпинделя	мм	Ø 56	Ø 66
годувати	Максимальний хід осі X/Z/Y	мм	800/470/310
	Максимально швидке переміщення осі X/Z/Y	м/хв	24 (налаштування 18)/24 (налаштування 18)/15 (налаштування 8)
	Гвинт осі X/Z/Y	мм	32/32/25
	Рейка осі X/Z/Y	мм	35/35/25
Ножева вежа	Башта з восьми станцій	PCS	8 станцій, можуть бути оснащені тримачами для інструменту з подвійними отворами, опціонально з 12 станціями
Силова головка	Форма для утримування інструменту з електронасадкою		ER25
	Максимальна швидкість силової головки	об/хв	6000 (встановлено на 4000), зазвичай може використовуватися для обробки продуктів від 4000
	Максимальний монтажний діаметр свердлильно-фрезерної головки	мм	Ø 16
	Відстань між валом силової головки та валом	мм	65
електричні машини	Потужність/крутний момент головного двигуна	КВт/Нм	7,5 кВт/47,75 Нм, додатково 11 кВт/70,03 Нм для сталевих деталей із потужністю обробки 80 і вище
	Потужність/крутний момент двигуна осі X/Z/Y	КВт/Нм	Yaskawa 1,8 кВт/11,5 Нм. Додаткове нове покоління 2,4 кВт/номінальний момент 11,5 Нм
	Потужність/крутний момент двигуна силової головки X/Z	КВт/Нм	2,4 КВт/11,5 НМ
	Максимальна швидкість головного двигуна	об/хв	5000
інший	Гальмовий пристрій позиціонування шпинделя		гідравлічний тиск
	Нахил ліжка	°	35°
	Довжина пластини ножа X ширина	мм	700X290
	Довжина верстата X ширина X висота	мм	2200X1580X2000
	Загальна вага всієї машини	КГ	3430
	Загальна потужність	кВт	13
	Середнє споживання електроенергії	кВт/год	2

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний предмет перевірки	Принципова схема	Заводський стандарт


Радіальне биття шпинделя		Визначити биття зовнішнього конуса	0.0035


Повторне положення осі X		Виявлення повторного позиціонування осі X. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.003


Повторне положення осі Z		Виявлення повторного позиціонування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.003


Повторне положення осі Y		Виявлення повторного позиціонування на осі Y. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.004


Повторне положення осі С		Визначте зміну позиціонування фіксованої точки осі С, зверніть увагу: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування	20 кутових секунд


Позиція осі C поворотна		Визначте точність випадкового положення осі C, примітка: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім перевірте повторні налаштування	72 кутові секунди


Потужність затискної головки		Конус биття	0.015

Потужність затискної головки		Притискне биття	0.01

Якщо замовник хоче перевірити точність ISO або VD1 осі X/Z/Y, це має бути визначено під час написання контракту. Клієнт повинен протестувати цей товар одночасно з первинним прийманням фабрики Jingfusi.
