Токарно-фрезерний верстат високої точності

Як професійний виробник, ми хотіли б надати вам високоякісний високоточний токарно-фрезерний верстат Jingfusi®. І ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку.

Модель:CK76DTY

Надіслати запит

Опис продукту

Точність є ключовою, коли справа доходить до токарної та фрезерної обробки, і наш верстат забезпечує таку точність. Завдяки міцній і довговічній конструкції цей верстат має можливості виконувати точні роботи з механічною обробкою з високою якістю.

Конструкція револьверної головки Jingfusi® цього верстата дозволяє швидко та легко змінювати інструмент, що робить його ідеальним для різноманітних робіт з обробки. Завдяки потужному фрезерному шпинделю та функції токарної обробки ви зможете створювати складні деталі швидко й точно.

Наш високоточний токарно-фрезерний верстат розроблено для спрощення процесу обробки та підвищення ефективності. Він забезпечує універсальність для вирішення різноманітних завдань і додатків завдяки високій швидкості обробки та багатофункціональності.

Наша машина не тільки точна, але й довговічна. Завдяки довговічній і міцній рамі ця машина може працювати з широким діапазоном матеріалів і застосувань, забезпечуючи оптимальну продуктивність і майстерність.

Крім того, інтуїтивно зрозумілий інтерфейс цього верстата спрощує його використання навіть для новачків. Елементи керування розроблені для зручності користувача, що дозволяє легко програмувати та виконувати поточну роботу обробки.

Наш високоточний револьверно-токарний і фрезерний верстат перевершує очікування щодо довговічності, ефективності та точності. Завдяки потужним можливостям, міцній конструкції та простому у використанні інтерфейсу, це ідеальне рішення для ваших потреб у точному токарному та фрезерному обробленні.

Діаграма руху машини Jingfusi®

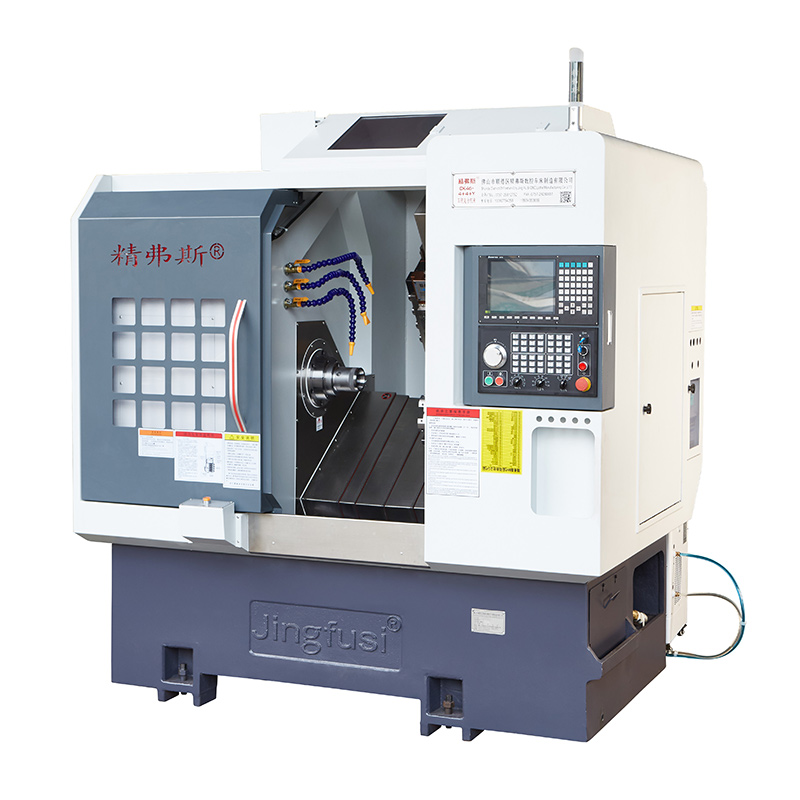

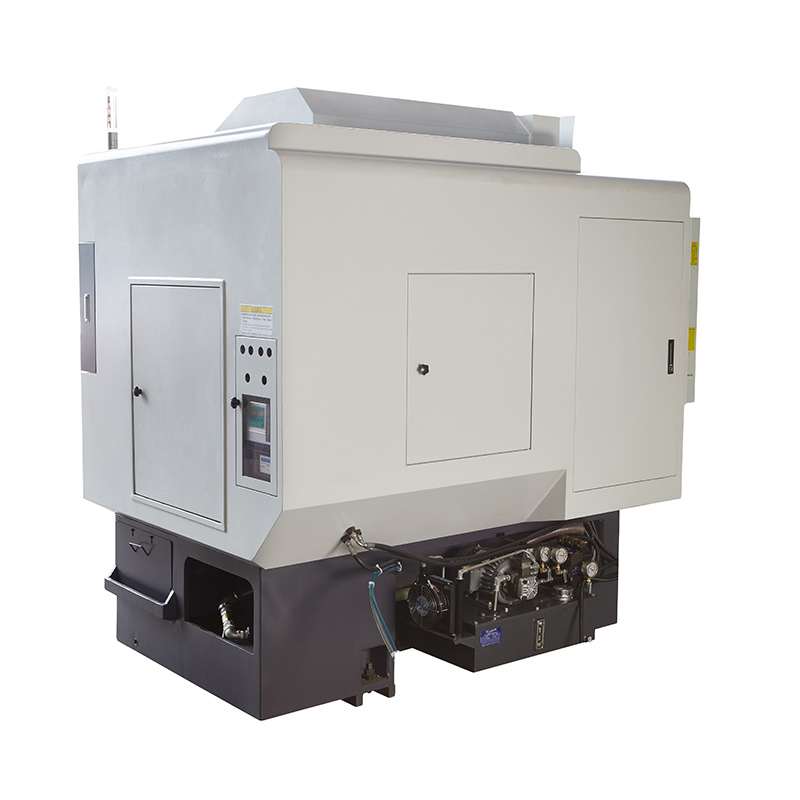

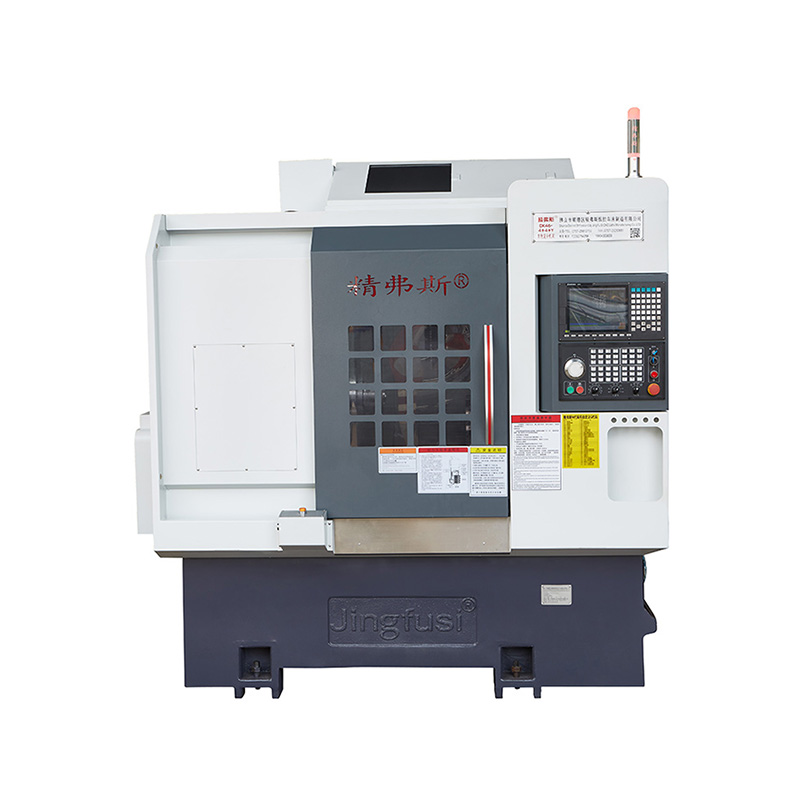

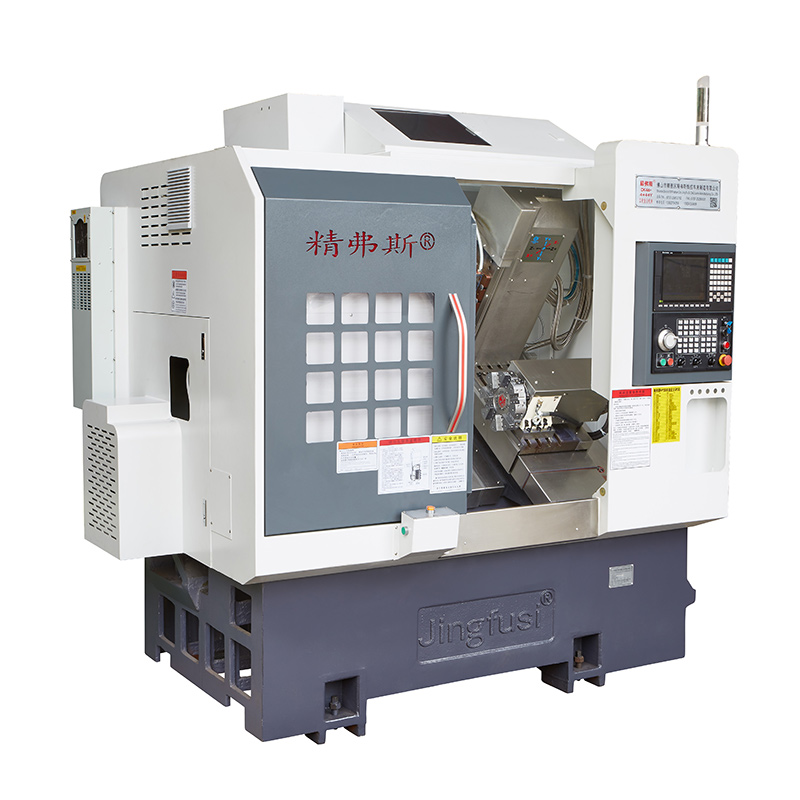

Деталі продукту

Список параметрів

пункт	Модель токарного верстата	одиниця	CK52DTY	CK76DTY	CK46DTY
Обсяг обробки	Максимальний діаметр обертання шпинделя	мм	Ø 700
	Максимальна довжина зовнішнього кола повороту	мм	520
	Максимальний діаметр прутка	мм	Ø 55	Ø 72	Ø 45
головна вісь	Максимальна швидкість шпинделя	об/хв	4200 (налаштування 3500)	3200 (налаштування 2000)	6000 (набір 4500)
	Тип шпиндельної головки		А2 - 6	A2 -8	A2 - 5
	Діаметр наскрізного отвору шпинделя	мм	Ø 66	Ø 86	Ø 56
годувати	Максимальний хід осі X/Z/Y	мм	260/500/±60
	Силова головка 90 °, що проходить через центр шпинделя	мм	30
	Максимально швидке переміщення осі X/Z/Y	м/хв	24 (параметр 16)/ 24 (параметр 16)/14 (параметр 8)
	Гвинт осі X/Z/Y	мм	40
	Роликова доріжка осі X/Z/Y	мм	35/45/35
Силова вежа	Силова турель модель (силова турель)	BMT	BMT55
	Силова головка цанга	Є	ER32
	Фіксований розмір тримача інструменту	мм	25X25
	Діаметр хвостовика патрона	мм	Ø32
електричні машини	Потужність/крутний момент головного двигуна	КВт/Нм	11 кВт/номінальний 72 Нм	15 кВт/номінальний 98 Нм	7,5 кВт/номінальний 47 Нм
	Потужність/крутний момент двигуна осі X/Z/Y	КВт/Нм	yaskawa 2,9 кВт /18,6 Нм，Додатково нове покоління 3,1 кВт /15 Нм
	Потужність/крутний момент двигуна силової головки башти	КВт/Нм	Нове покоління 3.1 KW/15NM
	Максимальна швидкість турельного двигуна	об/хв	6000 (налаштування 4000), загальна швидкість≤4000
	Потужність/крутний момент двигуна головки	КВт/Нм	3,1 кВт/15 нм
	Потужність/крутний момент двигуна зміни інструменту револьверної головки	КВт/Нм	Нове покоління 1.0 KW /3.1NM
Задня бабка	Хід задньої бабки	мм	520
	Максимальний гідравлічний хід задньої бабки	мм	100
	Конус отвору конуса верхньої голки задньої бабки	МК	mohs 5#
	Максимальна відстань між наконечником і патроном	мм	690
інший	Гальмовий пристрій позиціонування шпинделя		Гідравлічний, опціонально програмований
	Нахил ліжка	°	30° або 15°
	Довжина верстата X ширина X висота	мм	2500X1680X1900
	Загальна вага всієї машини	КГ	5000 кг
	Загальна потужність	кВт	20
	Середнє споживання електроенергії	кВт/год	3

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний предмет перевірки	Принципова схема	Спосіб виявлення	Заводський стандарт


Радіальне биття шпинделя		Визначити биття зовнішнього конуса	0.0035


Повторне положення осі X		Виявлення повторного позиціонування осі X. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.003


Повторне положення осі Z		Виявлення повторного позиціонування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.003


Повторне положення осі Y		Виявлення повторного позиціонування на осі Y. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.004


Повторне положення осі С		Визначте зміну позиціонування фіксованої точки осі С, зверніть увагу: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування	20 кутових секунд


Позиція осі C поворотна		Визначте точність випадкового положення осі C, примітка: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім перевірте повторні налаштування	72 кутові секунди


Потужність затискної головки		Конус биття	0.015

Потужність затискної головки		Притискне биття	0.01

Якщо замовник хоче перевірити точність ISO або VD1 осі X/Z/Y, це має бути визначено під час написання контракту. Клієнт повинен протестувати цей товар одночасно з первинним прийманням фабрики Jingfusi.
