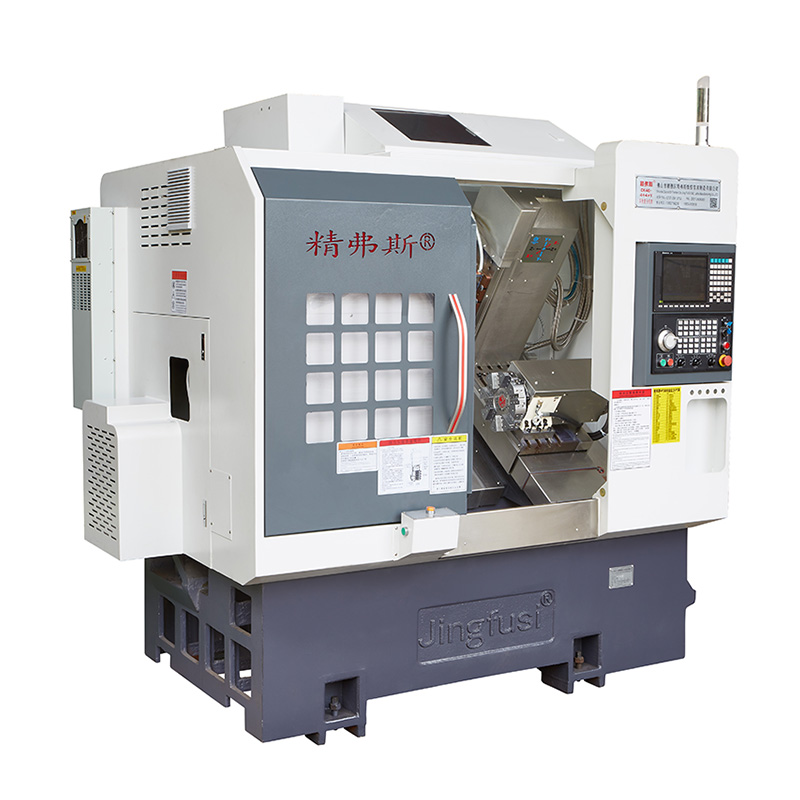

  • Високоефективний токарно-фрезерний верстат з ЧПК - 0 Високоефективний токарно-фрезерний верстат з ЧПК - 0

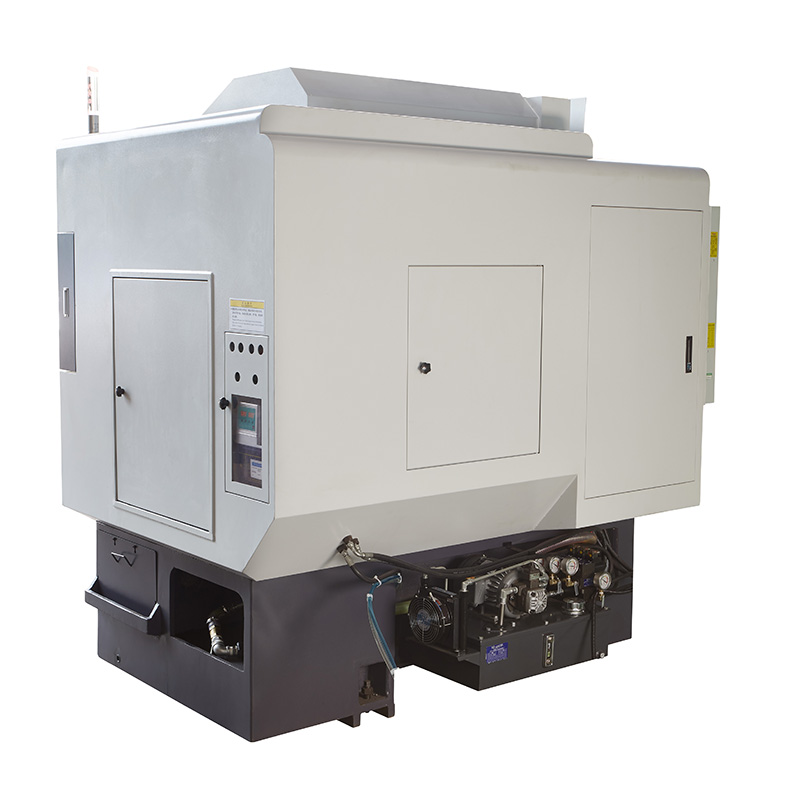

  • Високоефективний токарно-фрезерний верстат з ЧПК - 1 Високоефективний токарно-фрезерний верстат з ЧПК - 1

Високоефективний токарно-фрезерний верстат з ЧПК

Високоефективний токарно-фрезерний верстат з ЧПК Jingfusi® має міцну, міцну конструкцію та розширене програмне забезпечення, що забезпечує точність і точність у кожному завданні. Незалежно від того, чи потрібно вам просвердлити отвори, вирізати складні форми чи отримати дзеркальну обробку заготовки, наша машина впорається з цим завданням.

Модель:CK52-5+5+Y

Надіслати запит

Опис продукту


Додатки


Однією з ключових переваг нашого високоефективного токарно-фрезерного верстата з ЧПК Jingfusi® є його універсальність. Завдяки різноманітним інструментам наш верстат може виконувати різноманітні операції точіння, фрезерування та свердління, що робить його ідеальним вибором для невеликих або великих виробничих проектів.

Зручний інтерфейс

Нехай його розширені можливості не лякають вас. Наш високоефективний токарно-фрезерний верстат із ЧПК може похвалитися інтуїтивно зрозумілим інтерфейсом користувача, який спрощує роботу професіоналів із будь-яким рівнем досвіду. Завдяки інтерактивному сенсорному дисплею та зручному програмному забезпеченню ви можете впевнено програмувати та виконувати навіть найскладніші завдання.

Ефективний робочий процес

В основі дизайну нашої машини – наголос на ефективності. Машину можна запрограмувати на виконання кількох завдань за один цикл, скорочуючи час виробництва та збільшуючи продуктивність. Крім того, наш верстат оснащений високошвидкісним шпинделем, який забезпечує більш високі швидкості різання, що ще більше підвищує продуктивність.

Міцна довговічність

Ми розуміємо, що надійність є головним пріоритетом для наших клієнтів. Ось чому ми створили наш високоефективний токарно-фрезерний верстат із ЧПУ з міцних, міцних матеріалів, які витримують інтенсивне використання. Крім того, регулярне технічне обслуговування є простим, що дозволяє легко підтримувати вашу машину в найкращому робочому стані на довгі роки.

Підсумовуючи, наш високоефективний токарно-фрезерний верстат із ЧПК Jingfusi® є потужним і універсальним інструментом, який може допомогти автоматизувати ваші виробничі процеси та підвищити ефективність. Незалежно від того, чи ви виготовляєте великомасштабні партії, чи виготовляєте унікальні деталі на замовлення, наш верстат допоможе вам з легкістю досягти результатів чудової якості. Зв’яжіться з нами сьогодні, щоб організувати демонстрацію та переконатися на власні очі, що наш продукт може зробити для вас.

Схема руху машини



Деталі продукту



Список параметрів

пункт вміст одиниця CK46-5+5+Y CK52-5+5+Y
Обсяг обробки Гойдатися над ліжком мм Ø 500
Максимальна довжина зовнішнього кола повороту мм 320

Максимальний діаметр прутка
мм Ø 45 Ø 51 ~ 55
головна вісь Максимальна швидкість шпинделя об/хв 6000 (встановлено на 4000) 4500 (встановлено на 3500)
Тип шпиндельної головки
A2-5 A2-6
Діаметр наскрізного отвору шпинделя мм Ø 56 Ø 66
годувати Максимальний хід осі X/Z/Y мм 800/470/310
Максимально швидке переміщення осі X/Z/Y м/хв 24 (налаштування 18)/24 (налаштування 18)/15 (налаштування 8)
Гвинт осі X/Z/Y мм 32/32/25
Рейка осі X/Z/Y мм 35/35/25
Ножева вежа Башта з восьми станцій PCS 8 станцій, можуть бути оснащені тримачами для інструменту з подвійними отворами, опціонально з 12 станціями
Силова головка Форма для утримування інструменту з електронасадкою
ER25
Максимальна швидкість силової головки об/хв 6000 (встановлено на 4000), зазвичай може використовуватися для обробки продуктів від 4000
Максимальний монтажний діаметр свердлильно-фрезерної головки мм Ø 16
Відстань між валом силової головки та валом мм 65
електричні машини Потужність/крутний момент головного двигуна КВт/Нм 7,5 кВт/47,75 Нм, додатково 11 кВт/70,03 Нм для сталевих деталей із потужністю обробки 80 і вище
Потужність/крутний момент двигуна осі X/Z/Y КВт/Нм Yaskawa 1,8 кВт/11,5 Нм. Додаткове нове покоління 2,4 кВт/номінальний момент 11,5 Нм
Потужність/крутний момент двигуна силової головки X/Z КВт/Нм 2,4 КВт/11,5 НМ
Максимальна швидкість головного двигуна об/хв 5000
інший Гальмовий пристрій позиціонування шпинделя
гідравлічний тиск
Нахил ліжка ° 35°
Довжина пластини ножа X ширина мм 700X290
Довжина верстата X ширина X висота мм 2200X1580X2000
Загальна вага всієї машини КГ 3430
Загальна потужність кВт 13
Середнє споживання електроенергії кВт/год 2

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний предмет перевірки Принципова схема Заводський стандарт
Радіальне биття шпинделя Визначити биття зовнішнього конуса 0.0035
Повторне положення осі X Виявлення повторного позиціонування осі X. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування. 0.003
Повторне положення осі Z
Виявлення повторного позиціонування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування. 0.003
Повторне положення осі Y Виявлення повторного позиціонування на осі Y. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування. 0.004
Повторне положення осі С Визначте зміну позиціонування фіксованої точки осі С, зверніть увагу: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування 20 кутових секунд
Позиція осі C поворотна   Визначте точність випадкового положення осі C, примітка: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім перевірте повторні налаштування 72 кутові секунди
Потужність затискної головки Конус биття 0.015
Потужність затискної головки
Притискне биття 0.01
Якщо замовник хоче перевірити точність ISO або VD1 осі X/Z/Y, це має бути визначено під час написання контракту. Клієнт повинен перевірити цей товар одночасно з первинним прийманням фабрики Jingfusi.
