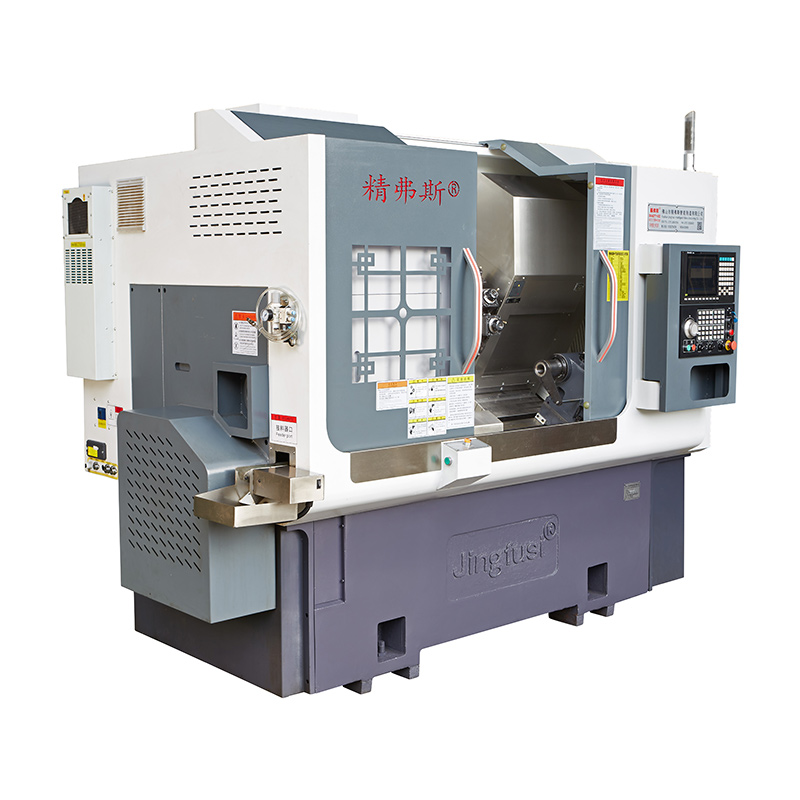

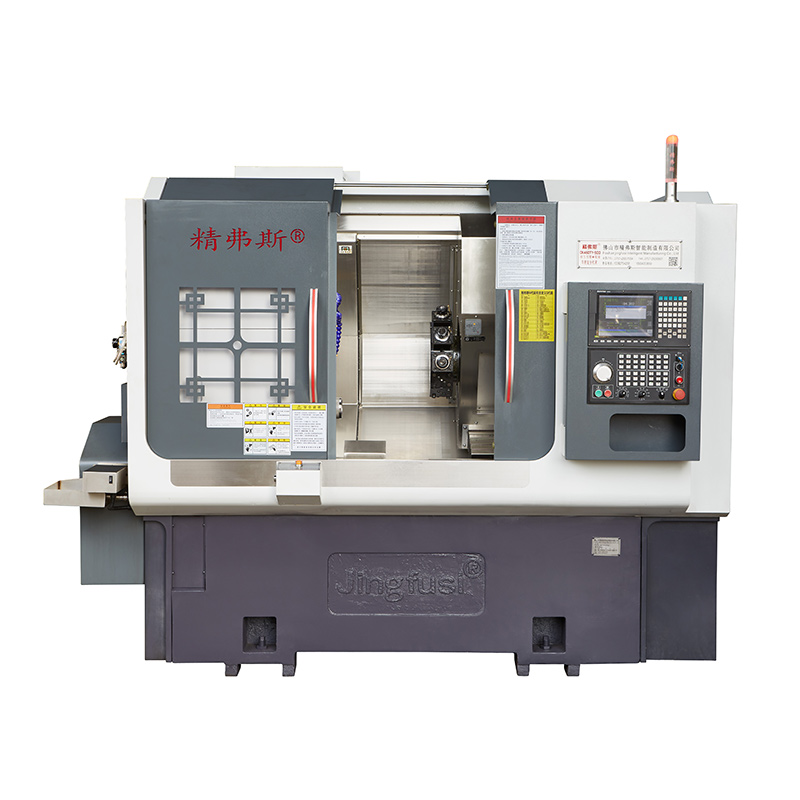

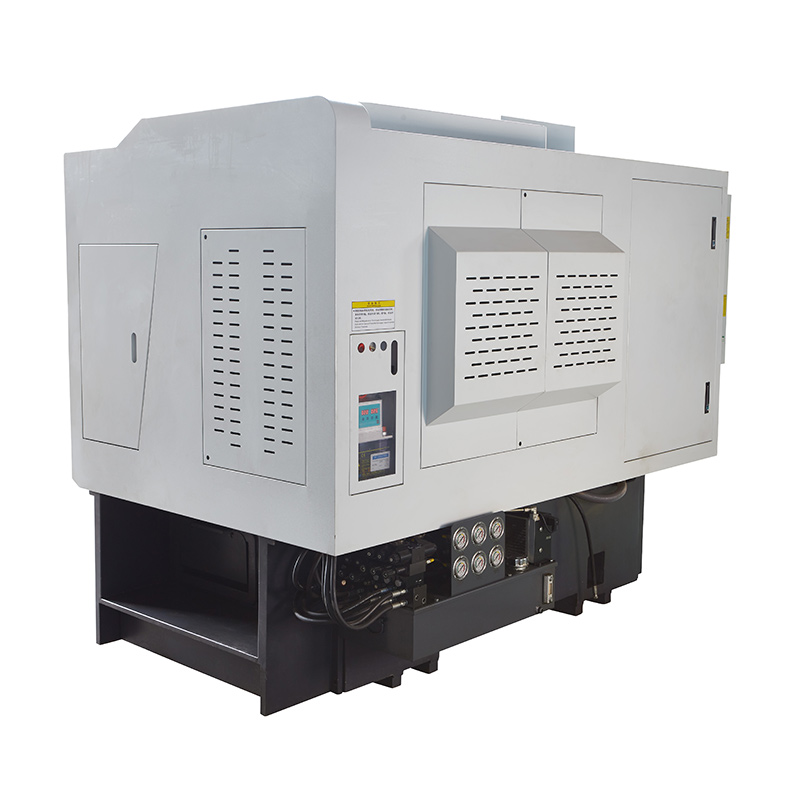

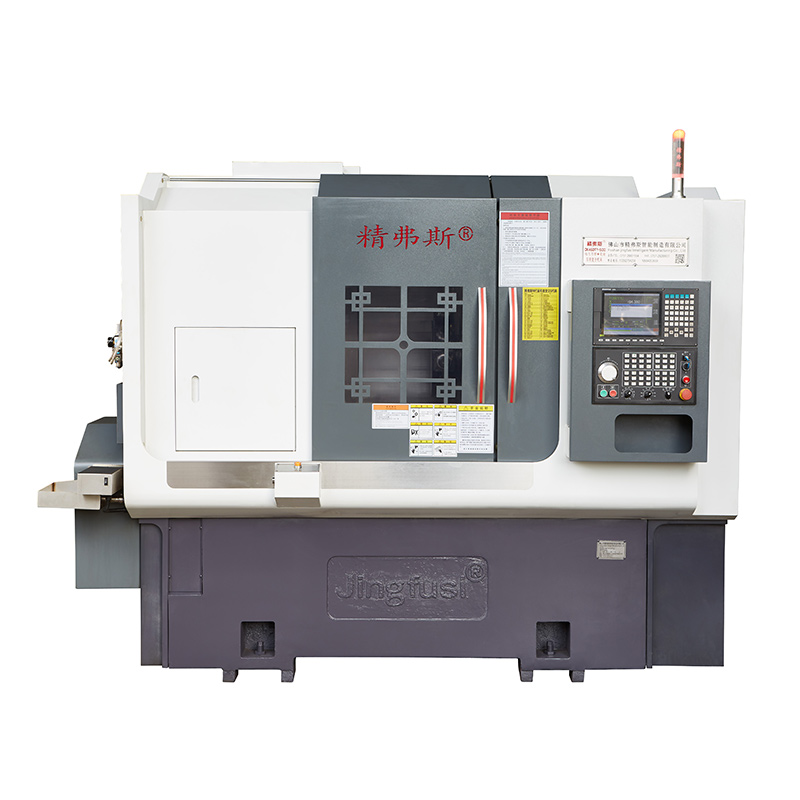

Автоматичний токарно-фрезерний верстат

Автоматичні револьверні токарно-фрезерні верстати зазвичай мають револьверну головку, яка може містити кілька ріжучих інструментів. Револьверна головка може бути автоматично індексована для вибору відповідного інструменту для кожної операції обробки, що скорочує час налаштування та підвищує ефективність.

Модель:CK46DTY

Надіслати запит

Опис продукту

Ці автоматичні револьверно-токарні та фрезерні верстати також можуть виконувати операції фрезерування, дозволяючи створювати складні форми, елементи та контури шляхом переміщення ріжучого інструменту в різних напрямках. Фрезерування розширює можливості обробки верстата за межі простого точіння.

Схема руху машини

Деталі продукту

Список параметрів

пункт	Модель токарного верстата	одиниця	CK52DTY	CK76DTY	CK46DTY
Обсяг обробки	Максимальний діаметр обертання шпинделя	мм	Ø 700
	Максимальна довжина зовнішнього кола повороту	мм	520
	Максимальний діаметр прутка	мм	Ø 55	Ø 72	Ø 45
головна вісь	Максимальна швидкість шпинделя	об/хв	4200 (налаштування 3500)	3200 (налаштування 2000)	6000 (набір 4500)
	Тип шпиндельної головки		А2 - 6	A2 -8	A2 - 5
	Діаметр наскрізного отвору шпинделя	мм	Ø 66	Ø 86	Ø 56
годувати	Максимальний хід осі X/Z/Y	мм	260/500/±60
	Силова головка 90 °, що проходить через центр шпинделя	мм	30
	Максимально швидке переміщення осі X/Z/Y	м/хв	24 (параметр 16)/ 24 (параметр 16)/14 (параметр 8)
	Гвинт осі X/Z/Y	мм	40
	Роликова доріжка осі X/Z/Y	мм	35/45/35
Силова турель	Силова турель модель (силова турель)	BMT	BMT55
	Силова головка цанга	Є	ER32
	Фіксований розмір тримача інструменту	мм	25X25
	Діаметр хвостовика патрона	мм	Ø32
електричні машини	Потужність/крутний момент головного двигуна	КВт/Нм	11 кВт/номінальний 72 Нм	15 кВт/номінальний 98 Нм	7,5 кВт/номінальний 47 Нм
	Потужність/крутний момент двигуна осі X/Z/Y	КВт/Нм	yaskawa 2,9 кВт /18,6 Нм，Додатково нове покоління 3,1 кВт /15 Нм
	Потужність/крутний момент двигуна силової головки башти	КВт/Нм	Нове покоління 3.1 KW/15NM
	Максимальна швидкість турельного двигуна	об/хв	6000 (налаштування 4000), загальна швидкість≤4000
	Потужність/крутний момент двигуна головки	КВт/Нм	3,1 кВт/15 нм
	Потужність/крутний момент двигуна зміни інструменту револьверної головки	КВт/Нм	Нове покоління 1.0 KW /3.1NM
Задня бабка	Хід задньої бабки	мм	520
	Максимальний гідравлічний хід задньої бабки	мм	100
	Конус отвору конуса верхньої голки задньої бабки	МК	mohs 5#
	Максимальна відстань між наконечником і патроном	мм	690
інший	Гальмовий пристрій позиціонування шпинделя		Гідравлічний, опціонально програмований
	Нахил ліжка	°	30° або 15°
	Довжина верстата X ширина X висота	мм	2500X1680X1900
	Загальна вага всієї машини	КГ	5000 кг
	Загальна потужність	кВт	20
	Середнє споживання електроенергії	кВт/год	3

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний предмет перевірки	Принципова схема	Спосіб виявлення	Заводський стандарт


Радіальне биття шпинделя		Визначити биття зовнішнього конуса	0.0035


Повторне положення осі X		Виявлення повторного позиціонування осі X. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.003


Повторне положення осі Z		Виявлення повторного позиціонування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.003


Повторне положення осі Y		Виявлення повторного позиціонування на осі Y. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.004


Повторне положення осі С		Визначте зміну позиціонування фіксованої точки осі С, зверніть увагу: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування	20 кутових секунд


Позиція осі C поворотна		Визначте точність випадкового положення осі C, примітка: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім перевірте повторні налаштування	72 кутові секунди


Потужність затискної головки		Конус биття	0.015

Потужність затискної головки		Притискне биття	0.01

Якщо замовник хоче перевірити точність ISO або VD1 осі X/Z/Y, це має бути визначено під час написання контракту. Клієнт повинен протестувати цей товар одночасно з первинним прийманням фабрики Jingfusi.
