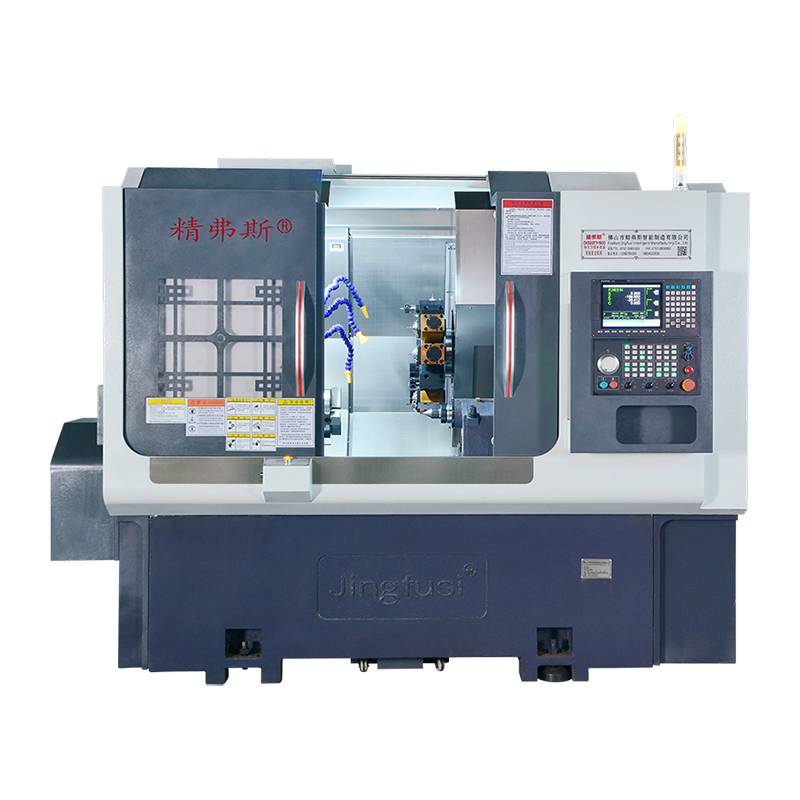

Перетворення фрезерної композитної токарної машини

Високоякісна композитна верстат з високоякісної токарної токарної верстви включає гнучкий шпиндель, що містить допоміжний механізм у своїй конструкції, підвищуючи жорсткість під час обробки частин. Система прямої зміни інструменту усуває необхідність складних програм зміни інструменту та скорочує час роботи в режимі очікування, що призводить до ефективної обробки та економії витрат для користувачів. Цей інноваційний дизайн не тільки покращує загальну стабільність машини під час операцій, але й впорядковує процес зміни інструменту, роблячи обробку робочого процесу більш ефективним та економічно вигідним для користувачів.

Модель:CK52DTY

Надіслати запит

Опис продукту

Композитна токарна машина, що перетворюється, від постачальників Jingfusis Elastles включає в себе поворот, фрезер, буріння, нудне, натискання та різні інші функції в один універсальний пристрій. Здатний виконувати кінцеву та бічну фрезер, буріння, натискання та композитну обробку, ця машина особливо добре підходить для складних форм та вимогливих точних специфікацій. Він досконалий у обробці вичерпних потреб обробки поворотних деталей, виконуючи всі або більшість необхідних операцій в одному затисканні. Це не тільки забезпечує виняткову точність, але й підвищує ефективність, в кінцевому рахунку призводить до зниження витрат у процесі обробки.

Основні характеристики повороту композитної верстки верстата:

1. Легкове розташування з достатньою кількістю внутрішнього простору.

2. Користування високоточної, самодостатньої структури шпинделя та швидкої гідравлічної поворотної системи, що забезпечує найвищу продуктивність.

3. гарантує високошвидкісні можливості верстатів.

4. Попередження перебоїв потужності від спричинення неточностей у вартості сервомоторя.

Діаграма машинних подорожей

Деталі товару

Список параметрів

предмет	Модель токарного верстата	одиниця	Ck52dty	Ck76dty	Ck46dty
Обсяг обробки	Максимальний діаметр обертання шпинделя	мм	Ø 700
	Максимальна поворотна зовнішня довжина кола	мм	520
	Максимальний діаметр бару	мм	Ø 55	Ø 72	Ø 45
Основна вісь	Максимальна швидкість шпинделя	r/хв	4200 (встановлення 3500)	3200 (встановлення 2000)	6000 (встановлено 4500)
	Тип шпинделя		A2 - 6	A2 -8	A2 - 5
	Шпиндель діаметр	мм	Ø 66	Ø 86	Ø 56
годувати	X/z/y максимальний хід	мм	260/500/± 60
	Голова потужності 90 ° проходить через центр шпинделя	мм	30
	Максимальний швидкий рух осі x/z/y	м/мій	24 (Налаштування 16)/ 24 (Налаштування 16)/ 14 (Налаштування 8)
	X/z/y гвинтовий стрижень	мм	40
	X/z/y в роликовій доріжці	мм	35/45/35
Силова башта	Модель силової башточки (силова башта)	BMT	BMT55
	Коллет з силою	Є	ER32
	Фіксований розмір тримача інструменту	мм	25х25
	Діаметр рукоятки власника	мм	Ø32
електрична техніка	Основна потужність двигуна/крутний момент	KW / NM	11 кВт/рейтинг 72 нм	15 кВт/Оцінка 98 нм	7,5 кВт/рейтинг 47 нм
	X/z/y осі потужність двигуна/крутний момент	KW / NM	Yaskawa 2.9 KW /18.6nm，optional New Generation3.1 кВт /15 нм
	Потужність/крутний момент мотору з башточкою	KW / NM	Нове покоління 3.1 кВт/15 нм
	Максимальна швидкість мотору з башточкою	r/хв	6000 (встановлення 4000), загальна швидкість ≤4000
	Живлення двигуна живлення/крутний момент	KW / NM	3,1 кВт/15 нм
	Потужність/крутний момент мотору, що змінює мотор башточок	KW / NM	Нове покоління1.0 кВт /3.1nm
Хвороба	Інсульт	мм	520
	Максимальний гідравлічний хід хвоста	мм	100
	Конусна конус -отвір для конуса	Мк	MOHS 5#
	Максимальна відстань між кінчиком і Чак	мм	690
інший	Гальмівний пристрій розміщення шпинделя		Гідравлічний, необов'язковий програмований
	Нахил ліжка	°	30 ° або 15 °
	Машина довжина x ширина x висота	мм	2500x1680x1900
	Загальна вага всієї машини	Кг	5000 кг
	Загальна потужність	kw	20
	Середнє споживання електроенергії	KW / H	3
