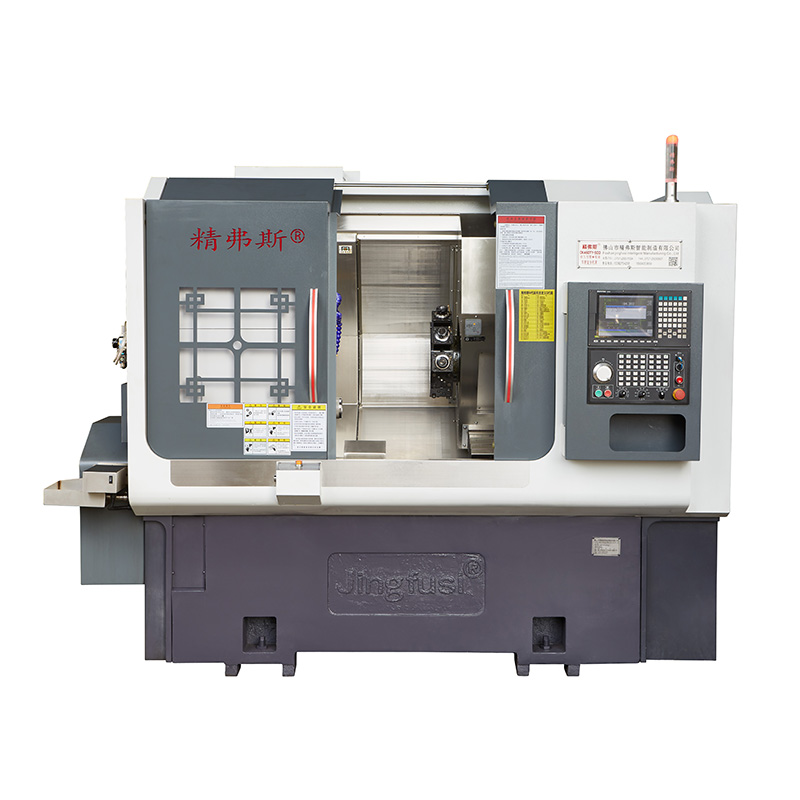

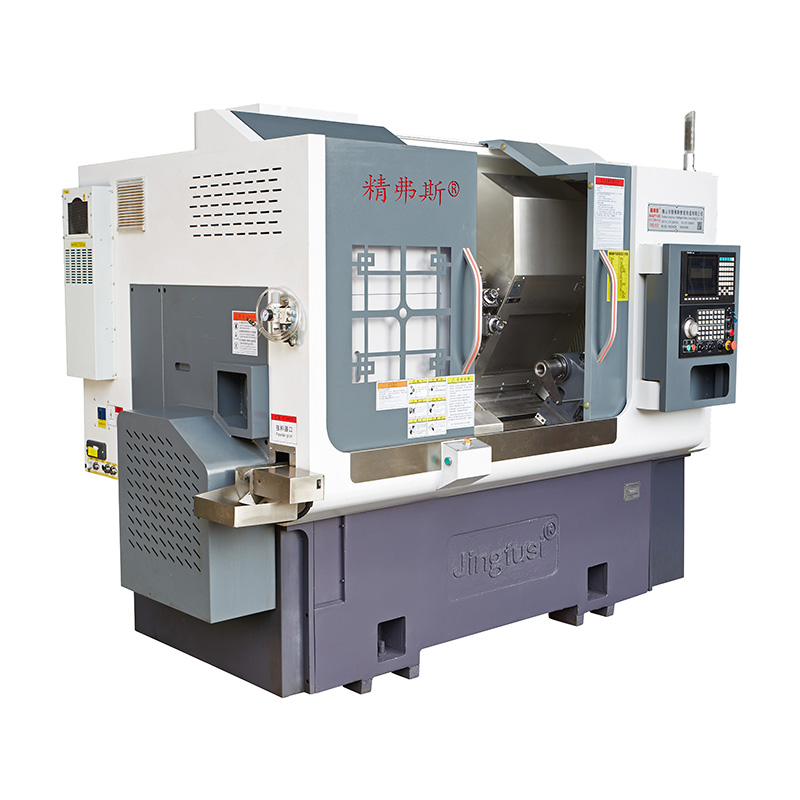

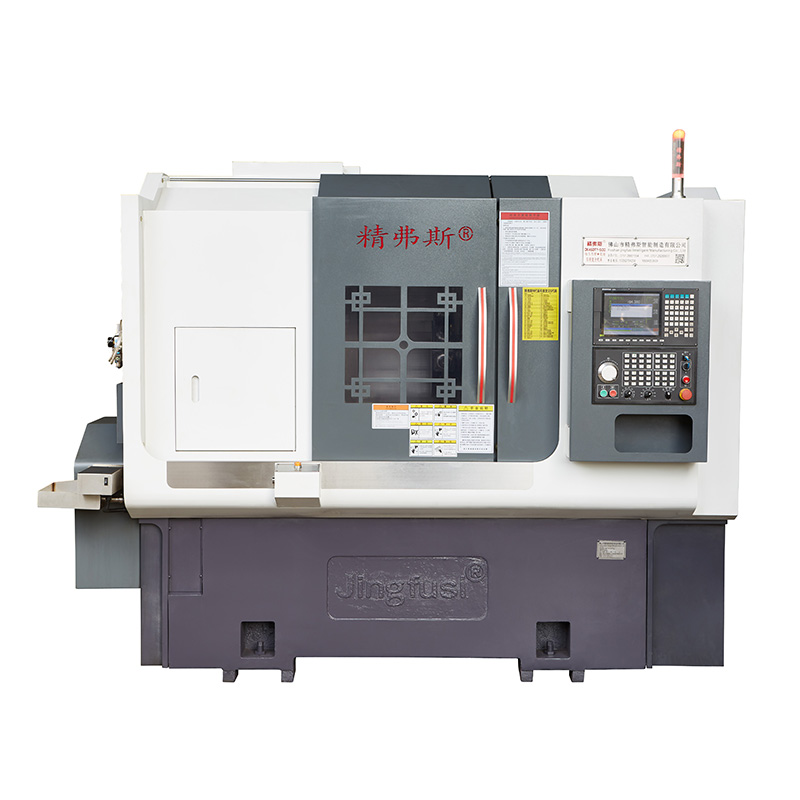

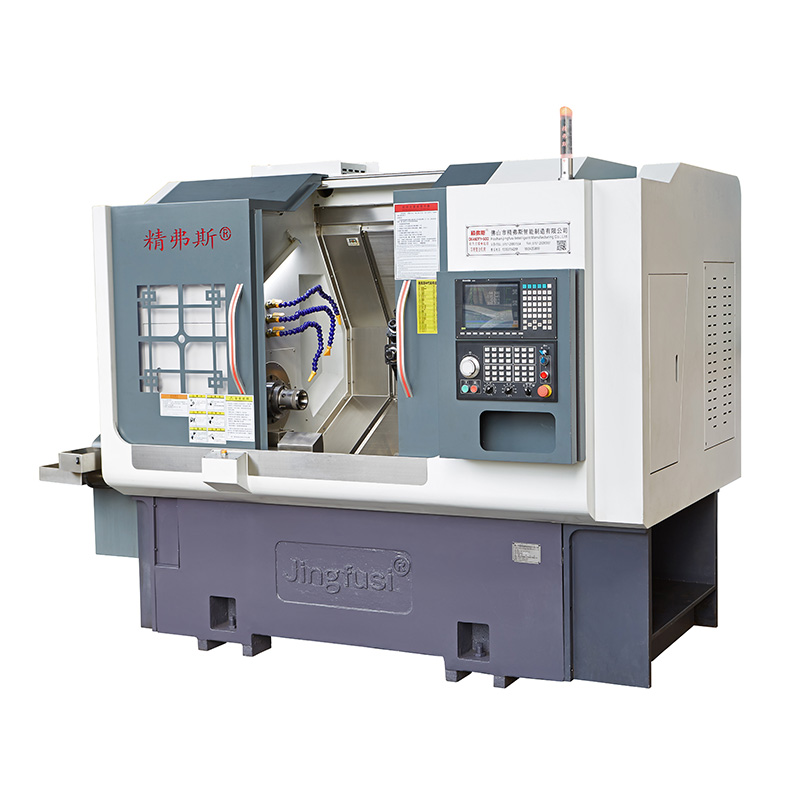

Високошвидкісний револьверний токарно-фрезерний верстат

Ці високошвидкісні токарно-фрезерні токарно-фрезерні верстати Jingfusi® можуть виконувати як токарні, так і фрезерні операції на широкому діапазоні матеріалів, включаючи метали, пластики тощо. Точіння використовується для циліндричних деталей, тоді як фрезерування використовується для плоских або фасонних поверхонь.

Модель:CK46DTY

Надіслати запит

Опис продукту

Високошвидкісний токарно-фрезерний верстат ingfusi® — це універсальний інструмент для обробки з ЧПК, призначений для високошвидкісної та точної обробки. Він особливо підходить для виготовлення компонентів зі складними функціями та вимогливими специфікаціями.

Схема руху машини

Деталі продукту

Список параметрів

пункт	Модель токарного верстата	одиниця	CK46DTY	CK52DTY
Обсяг обробки	Максимальний діаметр обертання шпинделя	мм	Ø 600
	Максимальна довжина зовнішнього кола повороту	мм	300
	Максимальний діаметр прутка	мм	Ø 45	Ø 55
головна вісь	Максимальна швидкість шпинделя	об/хв	6000 (налаштування 4500)	4200 (налаштування 3500)

	Тип шпиндельної головки		A2-5	A2-6
	Діаметр наскрізного отвору шпинделя	мм	Ø 56	Ø 66
годувати	Максимальний хід осі X/Z/Y	мм	800/400/±60


	Силова головка 90 °, що проходить через центр шпинделя	мм	60
	Максимально швидке переміщення осі X/Z/Y	м/хв	24 (параметр 18) / 24 (параметр 18) / 15 (параметр 12)
	Гвинт осі X/Z/Y	мм	32/32/32
	Роликова доріжка осі X/Z/Y	мм	35/35/35
Силова турель	Силова турель модель (силова турель)	BMT	BMT45，Додатково BMT55

	Силова головка цанга	Є	ER25
	Фіксований розмір тримача інструменту	мм	25X25
	Діаметр хвостовика патрона	мм	Ø25
Задня бабка	Потужність/крутний момент головного двигуна	КВт/Нм	7,5 кВт/номінальний 47 Нм	11 кВт/номінальний 72 Нм


	Потужність/крутний момент двигуна осі X/Z/Y	КВт/Нм	yaskawa 1.8KW/11.5N. Додаткове нове покоління 2,4 кВт/номінальний момент 11,5 Нм
	Максимальна швидкість турельного двигуна	об/хв	80000° (силова головка ≤7000 змін, 90° силова головка ≤6000 змін)
	Потужність/крутний момент двигуна головки	КВт/Нм	8,5 кВт/номінальний момент 16,5 Нм
	Потужність/крутний момент двигуна зміни інструменту револьверної головки	КВт/Нм	Нове покоління 1.0 KW /3.1NM
інший	Гальмовий пристрій позиціонування шпинделя		гідравлічний тиск


	Нахил ліжка	°	35°
	Довжина верстата X ширина X висота	мм	2200X1500X1900
	Загальна вага всієї машини	КГ	3900 кг
	Загальна потужність	кВт	15
	Середнє споживання електроенергії	кВт/год	3

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний предмет перевірки	Принципова схема	Заводський стандарт


Радіальне биття шпинделя		Визначити биття зовнішнього конуса	0.0035


Повторне положення осі X		Виявлення повторного позиціонування осі X. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.003


Повторне положення осі Z		Виявлення повторного позиціонування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.003


Повторне положення осі Y		Виявлення повторного позиціонування на осі Y. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.004


Повторне положення осі С		Визначте зміну позиціонування фіксованої точки осі С, зверніть увагу: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування	20 кутових секунд


Позиція осі C поворотна		Визначте точність випадкового положення осі C, примітка: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім перевірте повторні налаштування	72 кутові секунди


Потужність затискної головки		Конус биття	0.015

Потужність затискної головки		Притискне биття	0.01

Якщо замовник хоче перевірити точність ISO або VD1 осі X/Z/Y, це має бути визначено під час написання контракту. Клієнт повинен протестувати цей товар одночасно з первинним прийманням фабрики Jingfusi.
