Тип башти з ЧПУ автоматичний токарний верстат

Ми раді познайомити вас з автоматичним токалем Tearet високого класу CNC типу CNC, спрямованим на поглиблення ваших знань про цей винятковий продукт. Ми тепло вітаємо і наших нових, і цінних клієнтів, щоб продовжити своє партнерство з нами, коли ми разом прагнемо до світлого майбутнього.

Модель:CK52T-600

Надіслати запит

Опис продукту

Вас сердечно запрошують відвідати нашу фабрику та вивчити останні, конкурентні та найвищі якості Jingfusi® CNC Todret Type Automatic Automatic Type, який наразі користується великим попитом. Ми з нетерпінням очікуємо можливість співпрацювати з вами.

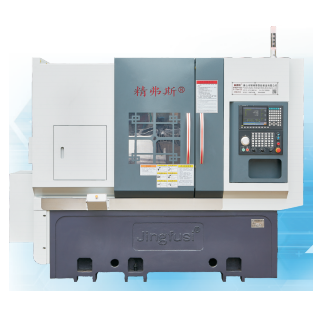

Тип башти з ЧПУ автоматичний токарний продукт деталі продукту

Тип башточки ЧПУ автоматичний список параметрів токарного верстата

демонструвати	Зміст	одиниця	CK52T-600	CK76T-600	CK46T-600
Обсяг обробки	Максимальний діаметр обертання шпинделя	мм	Ø 800
	Тип блоку	мм	Ø 180 ~ 400
	Максимальна довжина повороту	мм	560
	Максимальний діаметр бару	мм	Ø 51 ~ 55	Ø 72	Ø 45
Основна вісь	Тип шпинделя		A2-6	A2 -8	A2-5
	Шпиндель діаметр	мм	Ø 66	Ø 86	Ø 56
	Максимальна швидкість шпинделя	r/хв	4200	3200	6000
	Шпиндель встановлена швидкість	r/хв	1 ~ 3500	1 ~ 2500	1 ~ 4500
годувати	Максимальна подорож осі x/z	мм	230/600
	Ефективний інсульт Z-осі	мм	570
	Максимальний швидкий рух осі X/z	м/мій	24
	Налаштування осі X/z для швидкого руху	м/мій	16/18
	Специфікація гвинта X/z	мм	40
	Характеристики X/z	мм	35/45
Дванадцять позицій сервоворус	Дванадцять позиції висота центру сервоприводу		100
	Ножна вежа навпроти краю (зовнішній діаметр)	мм	385
	Центральна висота башти	мм	100
	Кількість башточок	виправити	12
	Діаметр перешкод сусідньої обробки інструментів	мм	Ø180
	Фіксований розмір тримача інструменту	мм	25х25
	Діаметр ручки ножа	мм	Ø25
електрична техніка	Основна потужність двигуна/крутний момент	KW / NM	11 кВт/рейтинг 72 нм	15 кВт/Оцінка 98 нм	7,5 кВт/рейтинг 47 нм
	X/Z-осі мотор/крутний момент	KW / NM	Yaskawa 1,8 кВт/11,5 нм. Необов’язкове нове покоління 2,4 кВт/рейтинг 11,5 нм
	Потужність/крутний момент мотору, що змінює мотор башточок	KW / NM	Нове покоління 1,0 кВт/3.1nm
	Потужність двигуна системи охолодження	Kw	0.3
	Потужність двигуна системи високого тиску	Kw	3
Хвороба	Інсульт	мм	420
	Максимальний удар штифта викиду	мм	100
	Форма приводу шпильки Tailstock Ejector		Гідравлічна, сильна жорсткість
	Конусна конус -отвір для конуса	Мк	MOHS 5 #, не гойдається і не розбивається під час точної обробки.
	Максимальна відстань між кінчиком і Чак	мм	690
інший	Нахил ліжка	°	30 ° або 15 °
	Машина довжина x ширина x висота	мм	2500x1600x1700
	Загальна вага всієї машини	Кг	Загальна вага всієї машини становить 4500 кг, з необов'язковою загальною вагою 3500 кг, мінус 10000 юанів
	Загальна потужність	kw	20
	Середнє споживання електроенергії	KW / H	3

ТИП ТИПУВАННЯ ТОРЕТУ Автоматичний верстат верстата

Точність машини, стандарт фактора Jingfus:
Основний тестовий предмет	Схематична діаграма	Метод виявлення	Фабричний стандарт


Шпиндель Радіальний ритм		Виявити пробіг зовнішнього конуса	0.0025


Повторне положення X-осі		Виявити повторне розташування осі x. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування.	0.0025


Повторне положення в осі Z		Виявити повторне розташування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування.	0.0025


Якщо замовник хоче перевірити точність ISO або VD1 осі x/z/y, це визначається під час написання договору. Замовник повинен перевірити цей предмет одночасно з початкового прийняття фабрики Jingfusi.
