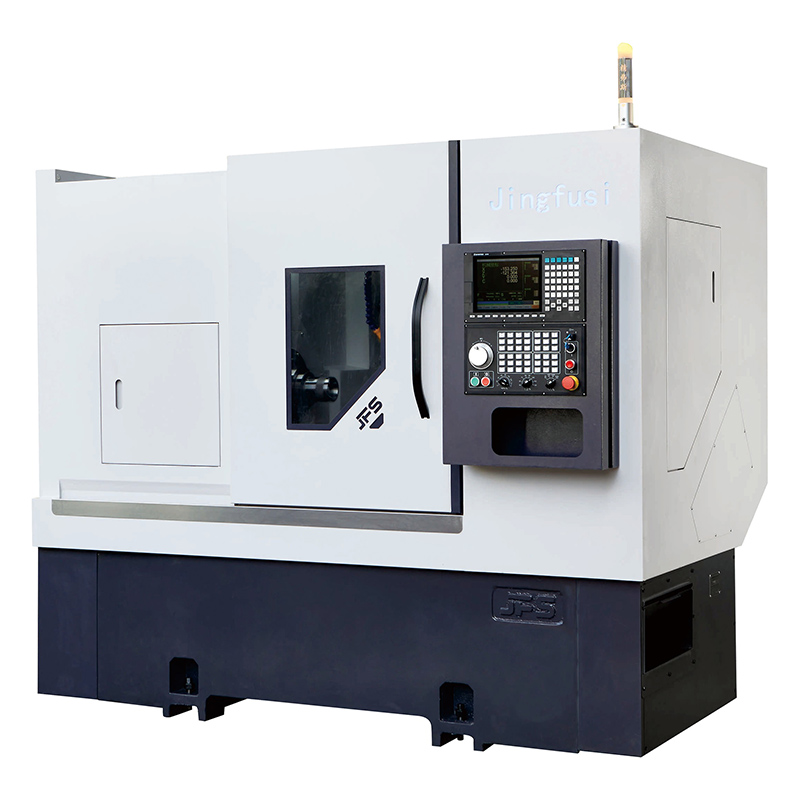

Силовий револьверний верстат з ЧПУ CK46 52DTY

Наш револьверний токарний верстат з ЧПУ CK46 52DTY від фабрики Jingfusi оснащений подвійними силовими головками та високошвидкісною безредукторною трансмісією для стабільної обробки, гнучкого подвійного видалення стружки та тривалого терміну служби машини. Будь ласка, зв'яжіться з нами для отримання додаткової інформації.

Модель:CK46/52DTY

Надіслати запит

Опис продукту

Як виробник, Jingfusi пропонує високоякісний токарний верстат з ЧПУ CK46 52DTY.

Характеристика продукту

За умови повністю узгодженої конфігурації, структури лиття, обробки старіння та точності складання віртуальна вісь Y і вертикальна вісь Y мають свої переваги: віртуальна вісь Y більш жорстка, а регулювання округлості зручніше; вертикальна вісь Y є більш гнучкою в подовженні ходу, а оброблена поверхня заготовки також краща. У той же час операція програмування простіше, ніж віртуальна вісь Y.

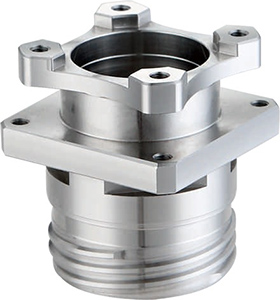

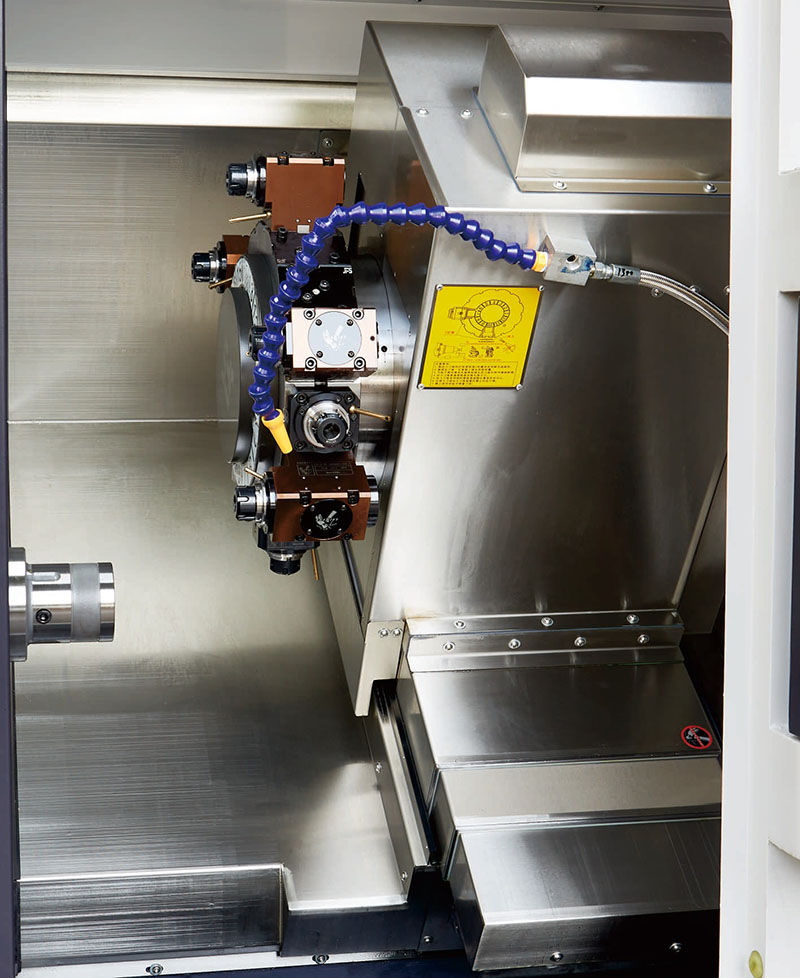

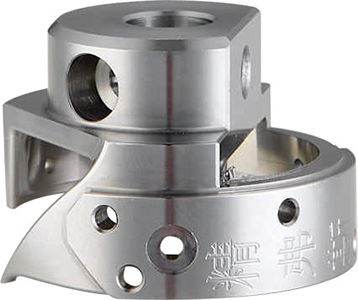

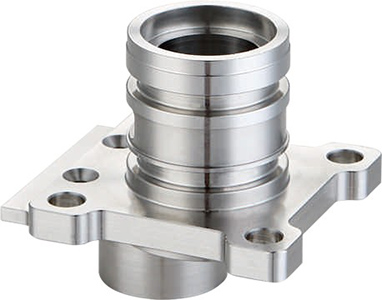

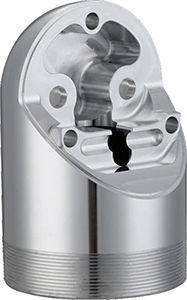

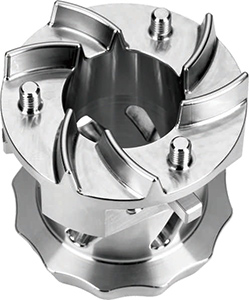

Крім того, обладнання також має наступні практичні переваги: головка 0° може досягти стабільної роботи 8000 об/хв, номінальна робоча швидкість 90° головки 6500 об/хв; тримач інструменту має конструкцію безредукторного модуля трансмісії, усуваючи вплив джерела тепла від кореня, що може ефективно гарантувати точність обробки; інтегровані функції фрезерування та токарної обробки, які легко відповідають вимогам обробки складних матеріалів, таких як нержавіюча сталь, титановий сплав і вуглецева сталь; Система видалення стружки має інтегровану конструкцію збоку + ззаду, гнучкий режим встановлення, який можна довільно вибрати відповідно до фактичних умов роботи.

Крім того, вся машинна виливка піддається відпалу, вібраційному старінню та іншим багатоканальним процесам старіння, які можуть не тільки забезпечити стабільність у довгостроковому процесі обробки, але й ефективно продовжити термін служби обладнання.

Основна специфікація

Модель токарного верстата		одиниця	CK52DTYW-500	CK76DTYW-500	Remart
Переробна потужність	Максимальний діаметр гойдання над ліжком	мм	0700	Ø700
	Максимальний діаметр повороту	мм	0230	Ø230
	Максимальна довжина повороту	мм	500	500
CK36-36	шпиндельний гідравлічний патрон	в	8"	10"
	Висота центру шпинделя від землі	мм	1150	1150
	Веретеноподібний ніс		A2-6	A2-8
	Діаметр отвору шпинделя	мм	Q66	086
	Максимальний діаметр прутка	мм	Ø51	072
	Максимальна швидкість шпинделя	об/хв	4000	2000
	Потужність/крутний момент двигуна шпинделя	КВт/Нм	15 кВт/143 Н.м	15 кВт/143 Н.м	Додатковий вбудований 11 кВт/60 Нм/ Додатковий вбудований 22 кВт/170 Нм
Силова турель	Силова модель вежі	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Тайванська сервоприводна турель GPM, колишня німецька марка SAUTER.
	Потужність/крутний момент револьверного двигуна	КВт/Нм	5,7 кВт/18 Нм або 3,1 кВт/15 Нм	5,7 кВт/18 Нм або 3,1 кВт/15 Нм
	Потужність tolmax швидкість	об/мм	5000	5000	°може працювати при 8000 об/хв, а 90° може працювати при 6500 об/хв.
Подача по осі X/Z/Y	×Осі Z Максимальна швидка швидкість	м/мій	24	24
	Yaxis Max.висока швидкість пересування	м/мій	15	15
	Потужність/крутний момент двигуна по осі X/Z/Y	КВт/Нм	YASKAWAI 29 кВт/186 Нм або SYTEC 3,1 кВт/15 Нм	YASKAWA 29 кВт/186 Нм або SYMTEC 3,1 кВт/15 Нм
	Кулькові гвинти класу C3 XZY-xis	-	40/40/40	40/40/40
	Напрямні напрямні осі XZY	-	35/45/35	35/45/35
	Xaxis ефективні подорожі	мм	250	250
	Ефективний хід осі Z	мм	500	500
	Ефективний хід осі Y	мм	112 (±56)	112 (±56)
	Bmaesthogh	мм	50	50	На основі 70-центрового високопотужного інструментального тримача
Задня бабка	Хід задньої бабки	мм	520	520	запрограмована задня бабка
Задня бабка	Конічний отвір виштовхувача	МК	Пн 5#	Пн 5#
Характеристики обладнання	Маса нетто машини	кг	4500	4600
	Загальна потужність машини	кВт	26	30
	Машина Д×Ш×В	мм	2500×1680×1900	2500×1680×1900

Верстат постійно оптимізується; будь ласка, зверніться до фактичних даних верстата для наведених вище параметрів.

Додаткові предмети

Елемент конфігурації		CK52DTYW-500	CK76DTYW-500
Головний шпиндель	Шпиндель механічний	●	●
Головний шпиндель	Електричний шпиндель	O	O
контролер	Контролер SYNTEC	●	●
контролер	Контролер FANUC	O	O
Вісь подачі	Яскава	●	●
Вісь подачі	11 /75	O	O
промити	Силова турель BMT55	●	●
промити	Силова турель BMT55	一	O
Задня бабка	Морзе №5	O	O
Затискні	Відтягніть затиск	●	●
Затискні	Чак	O	O
Допоміжне обладнання	Пристрій збору деталей	O	O
	Пристрій годування	O	O
	Пристрій годування	O	O
	Автоматизований робот	O	O
	Сепаратор масляного туману	O	O
