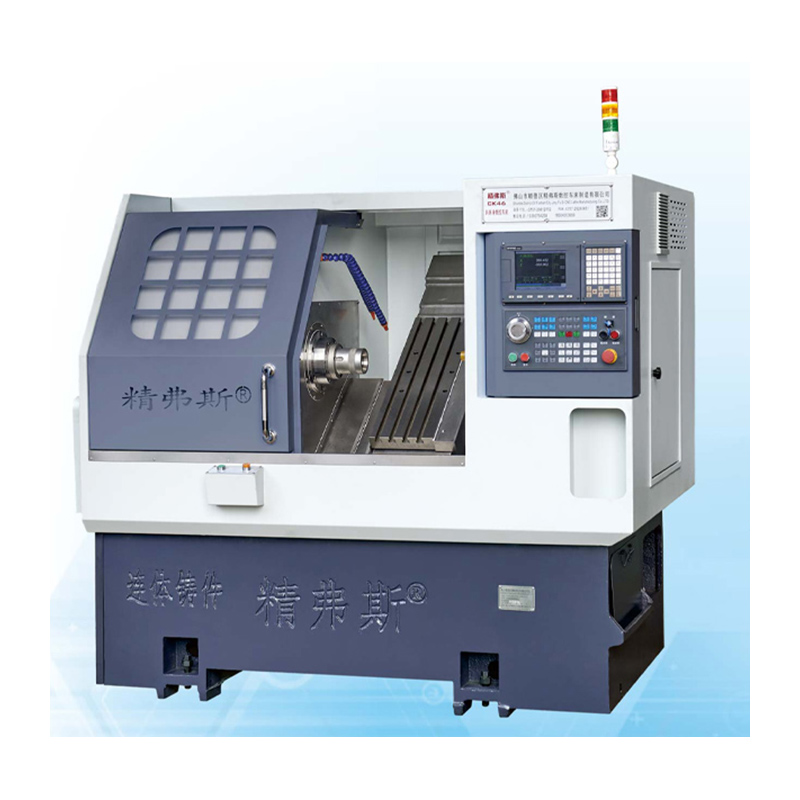

Високошвидкісний токарний верстат із похилою станиною з ЧПУ

Високошвидкісний токарний верстат із похилою станиною з ЧПУ Jingfusi® — це прецизійний обробний інструмент, призначений для токарних і фрезерних операцій, відомий своєю винятковою швидкістю, точністю та універсальністю. Цей тип токарного верстата з ЧПК поєднує в собі кілька ключових функцій для забезпечення високопродуктивних можливостей обробки.

Модель:CK52

Надіслати запит

Опис продукту

Ось основні характеристики та переваги високошвидкісного токарного верстата з похилою станиною з ЧПУ:

Конструкція похилої станини: станина машини Jingfusi® нахилена під кутом, як правило, приблизно від 30 до 45 градусів, відносно горизонтальної площини. Така конструкція похилої станини підвищує жорсткість і управління стружкою, забезпечуючи кращу точність обробки та обробку поверхні.

Високошвидкісний шпиндель: високошвидкісні токарні верстати з похилою станиною з ЧПУ Jingfusi® оснащені потужними високошвидкісними шпинделями, здатними обертатися з надзвичайно швидкою швидкістю. Це дозволяє швидко знімати матеріал і скорочувати час циклу.

Швидка зміна інструменту: ці верстати часто оснащені автоматичними змінними інструментами (ATC), які забезпечують швидку та безперебійну зміну інструментів. ATC мають вирішальне значення для мінімізації часу простою під час операцій обробки.

Система інструментів револьверної головки: багато високошвидкісних токарних верстатів з ЧПУ з похилою станиною оснащені системою інструментів револьверної головки, яка містить кілька ріжучих інструментів. Ця револьверна головка може швидко індексуватися, дозволяючи виконувати складні операції обробки без ручної зміни інструменту.

Універсальність: ці токарні верстати можуть виконувати широкий спектр токарних операцій, таких як точіння, облицювання, нарізання різьби, нарізка канавок, свердління та фрезерування. Система револьверного інструменту може бути завантажена різними типами інструментів для виконання різноманітних завдань обробки.

Висока точність: поєднання конструкції похилої станини, високошвидкісного шпинделя та вдосконалених елементів керування ЧПК забезпечує чудову точність обробки та обробку поверхні.

Підводячи підсумок, можна сказати, що високошвидкісний токарний верстат із похилою станиною з ЧПУ — це передовий інструмент для обробки, який пропонує високу швидкість, високу точність і різноманітні можливості. Він використовується в таких галузях, як аерокосмічна, автомобільна, виробництво медичних приладів і загальна точна обробка, де важлива швидка й точна обробка складних деталей.

Схема руху машини

Деталі продукту

Список параметрів

демонструвати		одиниця	CK46	CK52	CK76
Максимальна довжина точіння		мм	350
Максимальний діаметр точіння на станині		мм	Ø 500
Максимальний діаметр повороту на скейтборді		мм	Ø 160
Нахил ліжка		°	35°
Ефективний хід осі X/Z		мм	Діаметр 1000/400
Специфікації гвинта осі X/Z		мм	32
Специфікації рейок осі X/Z		мм	35
Потужність двигуна по осі X/Z		кВт	1.3
Максимально швидке переміщення осі X/Z		м/хв	24
Довжина верстата X ширина X висота		мм	2100X1580X1800
Загальна вага всієї машини		КГ	2600
Номер ножа		виправити	8
Квадратний розмір ножа		мм	20X20
Розмір фрези з круглими отворами		мм	Ø20
Загальна потужність		кВт	13	13	16
Середнє споживання електроенергії		кВт/год	2	2	2.5
головний вал	Форма торця шпинделя		A2-5	A2-6	A2-8


	Максимальна швидкість шпинделя	об/хв	6000 (встановлено на 4500)	4200 (встановлено на 3500)	3200 (встановлено на 2500)
	Потужність двигуна шпинделя	кВт	7.5	7.5	11
	Номінальний крутний момент двигуна шпинделя	Нм	47,8 Нм	47,8 Нм	72 Нм
	Максимальний діаметр прутка, що проходить	мм	Ø 45	Ø 51	Ø 75

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний предмет перевірки	Принципова схема	Спосіб виявлення	Заводський стандарт


Радіальне биття шпинделя,		Визначити биття зовнішнього конуса	0.0025


Повторне положення осі X		Виявлення повторного позиціонування осі X. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.0025


Повторне положення осі Z		Виявлення повторного позиціонування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.0025


Якщо замовник хоче перевірити точність ISO або VD1 осі X/Z/Y, це має бути визначено під час написання контракту. Клієнт повинен протестувати цей товар одночасно з первинним прийманням фабрики Jingfusi.
