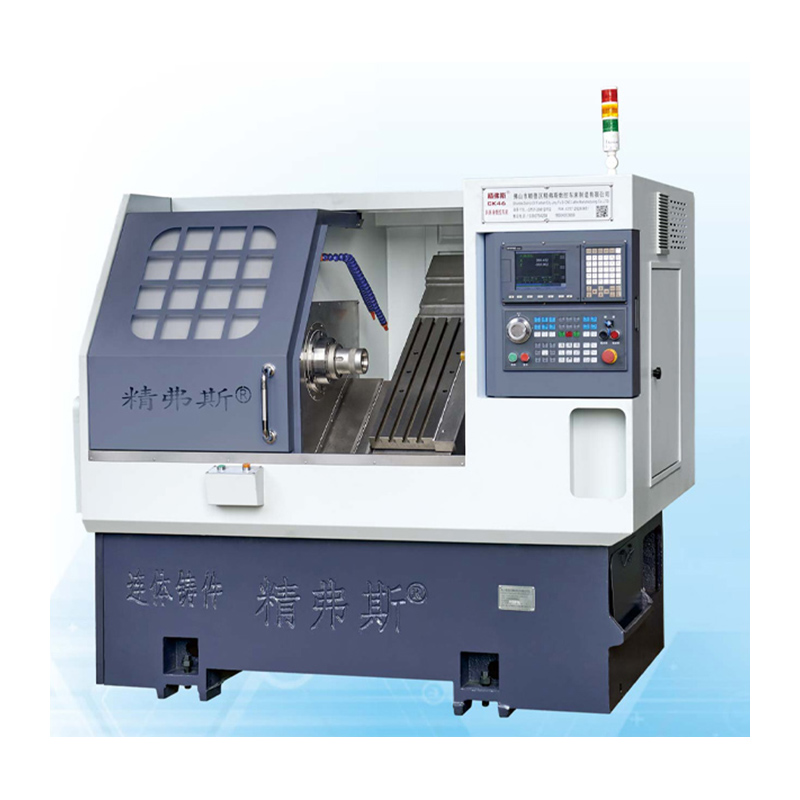

Торблиарні верстки косового ліжка ЧПУ

Товчики з косою ліжка Jingfusi® CNC мають дизайн ліжка на 35 градусів у поєднанні з надійною структурою крутного моменту, забезпечуючи мінімальну деформацію навіть під час операцій з різання важкого навантаження. Цей похилий дизайн ліжка полегшує спрощені процеси встановлення, заміни та перевірки. Включення високоточних кульових гвинтів та шпинделів надалі гарантує виняткову точність та поверхневий блиск у обробці застосувань.

Модель:CK46

Надіслати запит

Опис продукту

Товчики на косою русла ЧПУ - це вдосконалення та оновлення ЧПУ Jingfusi® CNC на початковій основі. На основі успадкування високої продуктивності обробки та легкої експлуатації оригінальної моделі вона була розроблена з повністю закритим похилим дизайном ліжка та більшим робочим простором. , точні верстати з ЧПУ з більш високою швидкістю обробки та легшим регулюванням та технічним обслуговуванням.

Деталі товару

Список параметрів

демонструвати		одиниця	CK46	CK52	CK76
Максимальна довжина повороту		мм	350
Максимальний діаметр повороту на ліжку		мм	Ø 500
Максимальний діаметр повороту на скейтборді		мм	Ø 160
Нахил ліжка		°	35 °
Ефективна подорож осі x/z		мм	Діаметр 1000/400
Специфікація гвинта X/z		мм	32
Специфікації x/z Axis Rail		мм	35
X/z-осі двигуна		Kw	1.3
Максимальний швидкий рух осі X/z		м/мій	24
Машина довжина x ширина x висота		мм	2100x1580x1800
Загальна вага всієї машини		Кг	2600
Номер ножа		виправити	8
Розмір квадратного ножа		мм	20х20
Розріз круглого отвору		мм	Ø20
Загальна потужність		kw	13	13	16
Середнє споживання електроенергії		KW / H	2	2	2.5
головний вал	Форма обличчя кінця шпинделя		A2-5	A2-6	A2 -8


	Максимальна швидкість шпинделя	r/хв	6000 (встановлено на 4500)	4200 (встановлено на 3500)	3200 (встановлено на 2500)
	Шпиндель двигуна	Kw	7.5	7.5	11
	Оцінений крутний момент шпиндельного двигуна	Нм	47,8 нм	47,8 нм	72 нм
	Максимальний діаметр проходження смуги	мм	Ø 45	Ø 51	Ø 75

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний тестовий предмет	Схематична діаграма	Метод виявлення	Фабричний стандарт


Шпиндель Радіальний ритм,		Виявити пробіг зовнішнього конуса	0.0025


Повторне положення X-осі		Виявити повторне розташування осі x. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування.	0.0025


Повторне положення в осі Z		Виявити повторне розташування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування.	0.0025


Якщо замовник хоче перевірити точність ISO або VD1 осі x/z/y, це визначається під час написання договору. Замовник повинен перевірити цей предмет одночасно з початкового прийняття фабрики Jingfusi.
