Торблик

Торгівля, що знаходиться в розмірі ліжка Jingfusi® CNC, знаходить застосування в промислових умовах, де виробництво вимагає максимальної точності та точності. Крім промислового використання, ці токарні верстати задовольняють потреби любителів та власників малого бізнесу, які шукають інструмент, який пропонує високий рівень налаштування та гнучкості в процесах проектування. Незалежно від масштабних установок виробництва чи менших масштабних підприємств, токалікатка, що знаходиться в КНК, від Jingfusi®, адаптується до різноманітних вимог, поєднуючи точність з універсальністю.

Модель:CK46

Надіслати запит

Опис продукту

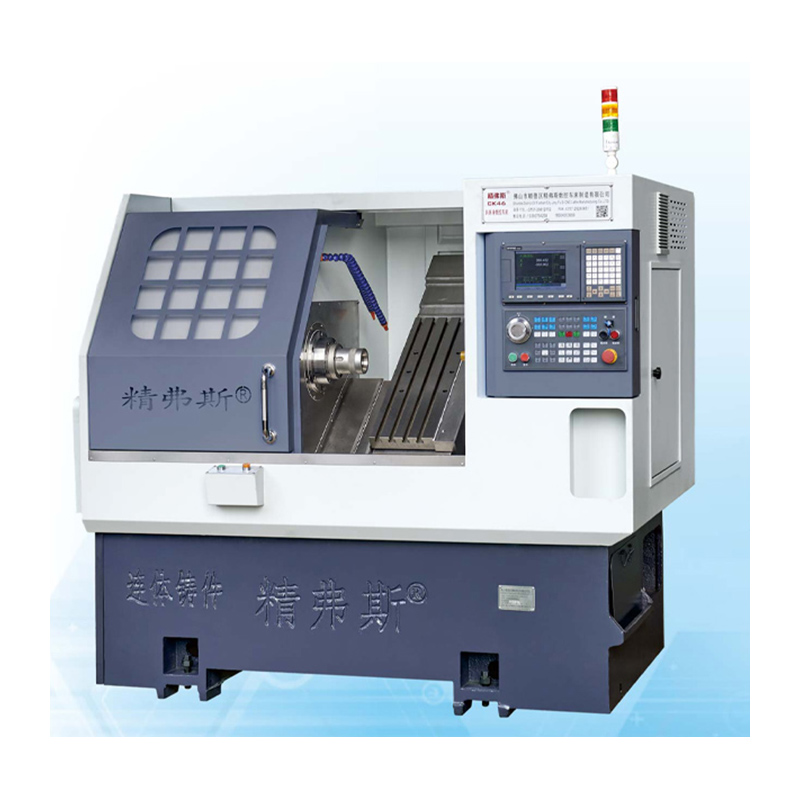

Токарка з нахиленим ліжком Jingfusi® CNC виділяється як точний інструмент обробки, ретельно виготовлений для виробництва різноманітних компонентів, з особливим акцентом на циліндричні та обертальні частини. Його визначальна характеристика полягає в похилому ліжковому структурі, стратегічно розробленій для підвищення стабільності та точності протягом усього процесу обробки. Цей інноваційний дизайн гарантує, що токарна токарна токаря в наданні точних та високоякісних результатів, що робить його цінним надбанням для широкого спектру виробничих застосувань.

Діаграма машинних подорожей

Деталі товару

Список параметрів

демонструвати		одиниця	CK46	CK52	CK76
Максимальна довжина повороту		мм	350
Максимальний діаметр повороту на ліжку		мм	Ø 500
Максимальний діаметр повороту на скейтборді		мм	Ø 160
Нахил ліжка		°	35 °
Ефективна подорож осі x/z		мм	Діаметр 1000/400
Специфікація гвинта X/z		мм	32
Специфікації x/z Axis Rail		мм	35
X/z-осі двигуна		Kw	1.3
Максимальний швидкий рух осі X/z		м/мій	24
Машина довжина x ширина x висота		мм	2100x1580x1800
Загальна вага всієї машини		Кг	2600
Номер ножа		виправити	8
Розмір квадратного ножа		мм	20х20
Розріз круглого отвору		мм	Ø20
Загальна потужність		kw	13	13	16
Середнє споживання електроенергії		KW / H	2	2	2.5
головний вал	Форма обличчя кінця шпинделя		A2-5	A2-6	A2 -8


	Максимальна швидкість шпинделя	r/хв	6000 (встановлено на 4500)	4200 (встановлено на 3500)	3200 (встановлено на 2500)
	Шпиндель двигуна	Kw	7.5	7.5	11
	Оцінений крутний момент шпиндельного двигуна	Нм	47,8 нм	47,8 нм	72 нм
	Максимальний діаметр проходження смуги	мм	Ø 45	Ø 51	Ø 75

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний тестовий предмет	Схематична діаграма	Метод виявлення	Фабричний стандарт


Шпиндель Радіальний ритм,		Виявити пробіг зовнішнього конуса	0.0025


Повторне положення X-осі		Виявити повторне розташування осі x. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування.	0.0025


Повторне положення в осі Z		Виявити повторне розташування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування.	0.0025


Якщо замовник хоче перевірити точність ISO або VD1 осі x/z/y, це визначається під час написання договору. Замовник повинен перевірити цей предмет одночасно з початкового прийняття фабрики Jingfusi.
