Продукти > Токарно-фрезерний комбінований верстат
>

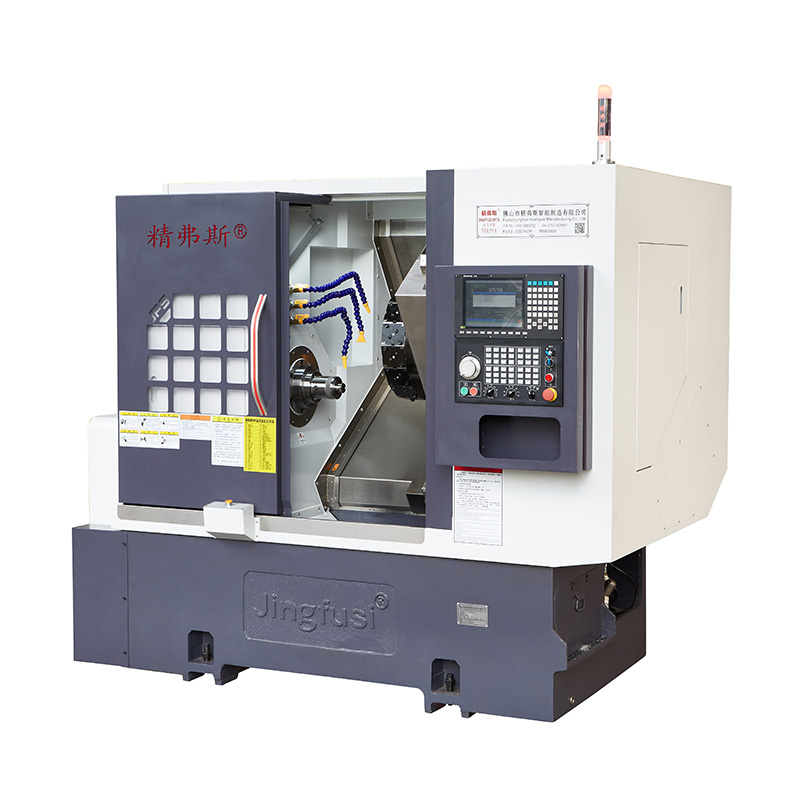

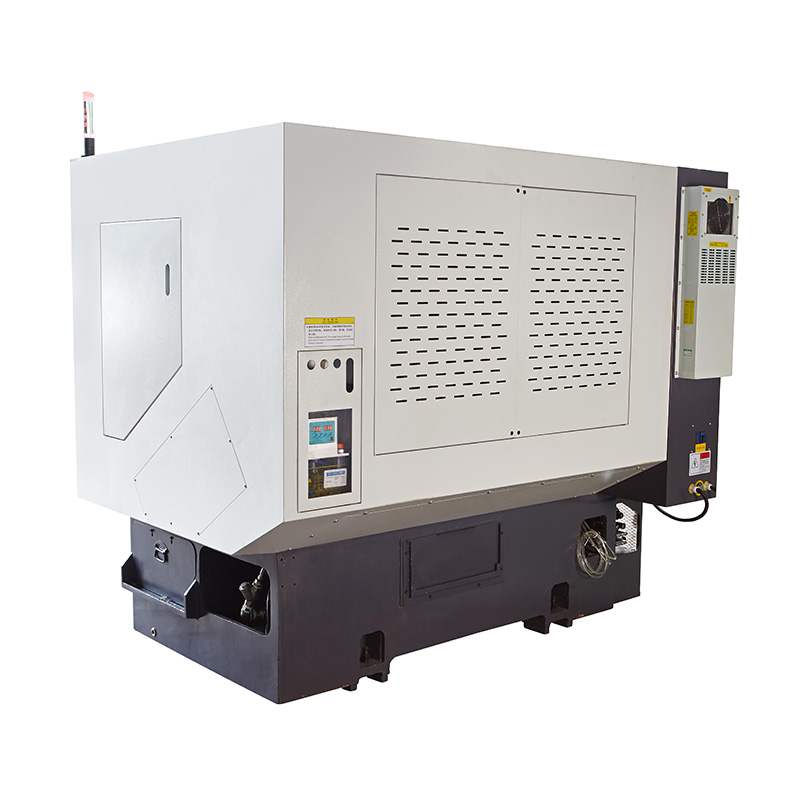

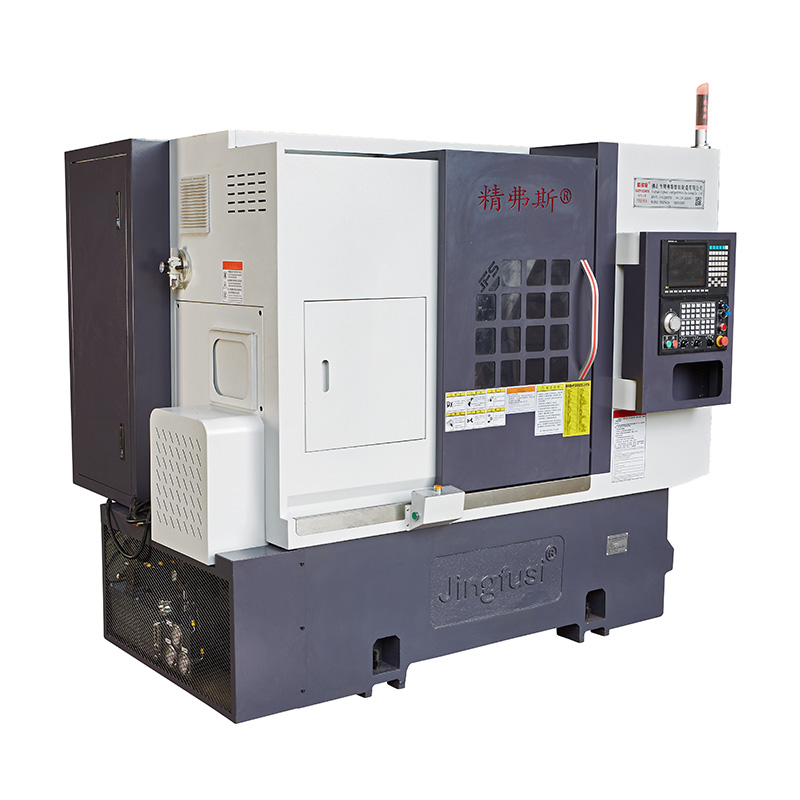

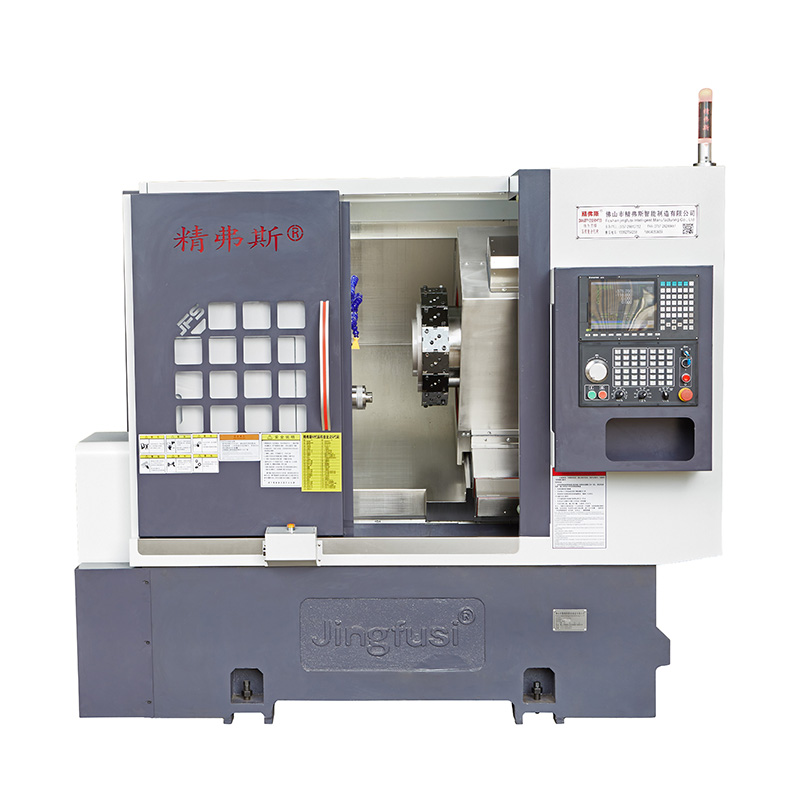

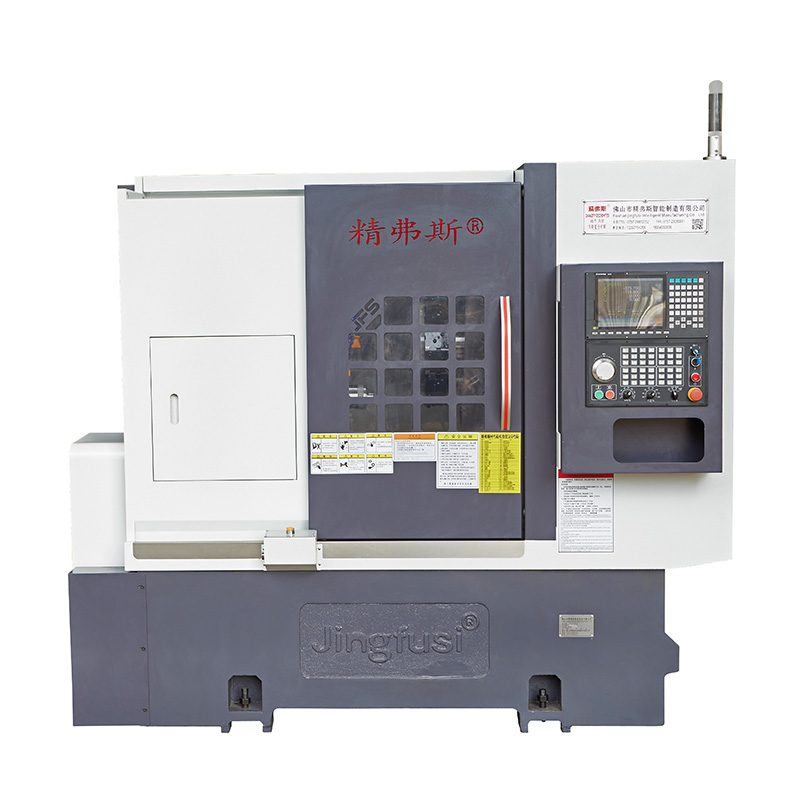

Револьверно-токарно-фрезерні комбіновані верстати
Револьверно-токарно-фрезерні комбіновані верстати
Як професійний високоякісний виробник револьверно-токарних і фрезерних комбінованих верстатів, ви можете бути впевнені, купуючи револьверно-токарні та фрезерні комбіновані верстати на нашому заводі, і ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку.
Модель:CK76T-600
Надіслати запит
Опис продукту
Ласкаво просимо вас прийти на наш завод, щоб придбати найновіші високоякісні токарно-фрезерні верстати з низькими цінами. Будемо раді співпраці з вами.
Деталі продукту
Список параметрів
| демонструвати | Зміст | одиниця | CK52T-600 | CK76T-600 | CK46T-600 |
| Обсяг обробки | Максимальний діаметр обертання шпинделя | мм | Ø 800 | ||
| тип блоку | мм | Ø 180 ~400 | |||
| Максимальна довжина точіння | мм | 560 | |||
| Максимальний діаметр прутка | мм | Ø 51 ~ 55 | Ø 72 | Ø 45 | |
| головна вісь |
Тип шпиндельної головки |
|
A2-6 | A2-8 | A2-5 |
| Діаметр наскрізного отвору шпинделя | мм | Ø 66 | Ø 86 | Ø 56 | |
| Максимальна швидкість шпинделя | об/хв | 4200 | 3200 | 6000 | |
| Встановлена швидкість шпинделя | об/хв | 1 ~ 3500 | 1 ~2500 | 1 ~4500 | |
| годувати | Максимальний хід осі X/Z | мм | 230/600 | ||
| Ефективний хід осі Z | мм | 570 | |||
| Максимально швидке переміщення осі X/Z | м/хв | 24 | |||
| Налаштування осі X/Z для швидкого переміщення | м/хв | 16/18 | |||
| Технічні характеристики роликового гвинта осі X/Z | мм | 40 | |||
| Специфікації калібру осі X/Z | мм | 35/45 | |||
| Дванадцятипозиційна турель сервоприводу | Центральна висота вежі з сервоприводом на дванадцять позицій |
|
100 | ||
| Протилежний край башти ножа (зовнішній діаметр) | мм | 385 | |||
| Центральна висота вежі | мм | 100 | |||
| Кількість турельних лопатей | виправити | 12 | |||
| Діаметр інтерференції суміжної обробки інструменту | мм | Ø180 | |||
| Фіксований розмір тримача інструменту | мм | 25X25 | |||
| Діаметр ручки тримача ножа | мм | Ø25 | |||
| електричні машини | Потужність/крутний момент головного двигуна | КВт/Нм | 11 кВт/номінальний 72 Нм | 15 кВт/номінальний 98 Нм | 7,5 кВт/номінальний 47 Нм |
| Потужність/крутний момент двигуна осі X/Z | КВт/Нм | Yaskawa 1,8 кВт/11,5 Нм. Додаткове нове покоління 2,4 кВт/номінальний момент 11,5 Нм | |||
| Потужність/крутний момент двигуна зміни інструменту револьверної головки | КВт/Нм | Нове покоління 1.0 KW/3.1NM | |||
| Потужність двигуна системи охолодження | кВт | 0.3 | |||
| Потужність двигуна системи охолодження високого тиску | кВт | 3 | |||
| Задня бабка | Хід задньої бабки | мм | 420 | ||
| Максимальний хід виштовхувача задньої бабки | мм | 100 | |||
| Форма приводу пальця виштовхувача задньої бабки |
|
Гідравлічний, сильної жорсткості | |||
| Конус отвору конуса верхньої голки задньої бабки | МК | Mohs 5 #, не коливається і не деформується під час точної обробки. | |||
| Максимальна відстань між наконечником і патроном | мм | 690 | |||
| інший | Нахил ліжка | ° | 30° або 15° | ||
| Довжина верстата X ширина X висота | мм | 2500X1600X1700 | |||
| Загальна вага всієї машини | КГ | Загальна вага всієї машини становить 4500 кг, з додатковою загальною вагою 3500 кг, мінус 10000 юанів | |||
| Загальна потужність | кВт | 20 | |||
| Середнє споживання електроенергії | кВт/год | 3 | |||
Точність верстатів
| Точність машини, стандарт фактора Jingfus: | ||||||||
| Основний предмет перевірки | Принципова схема | Спосіб виявлення |
Заводський стандарт |
|||||
| Радіальне биття шпинделя |
|
Визначити биття зовнішнього конуса | 0.0025 | |||||
| Повторне положення осі X |
|
Виявлення повторного позиціонування осі X. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування. | 0.0025 | |||||
| Повторне положення осі Z |
 |
Виявлення повторного позиціонування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування. | 0.0025 | |||||
| Якщо замовник хоче перевірити точність ISO або VD1 осі X/Z/Y, це має бути визначено під час написання контракту. Клієнт повинен протестувати цей товар одночасно з первинним прийманням фабрики Jingfusi. | ||||||||
