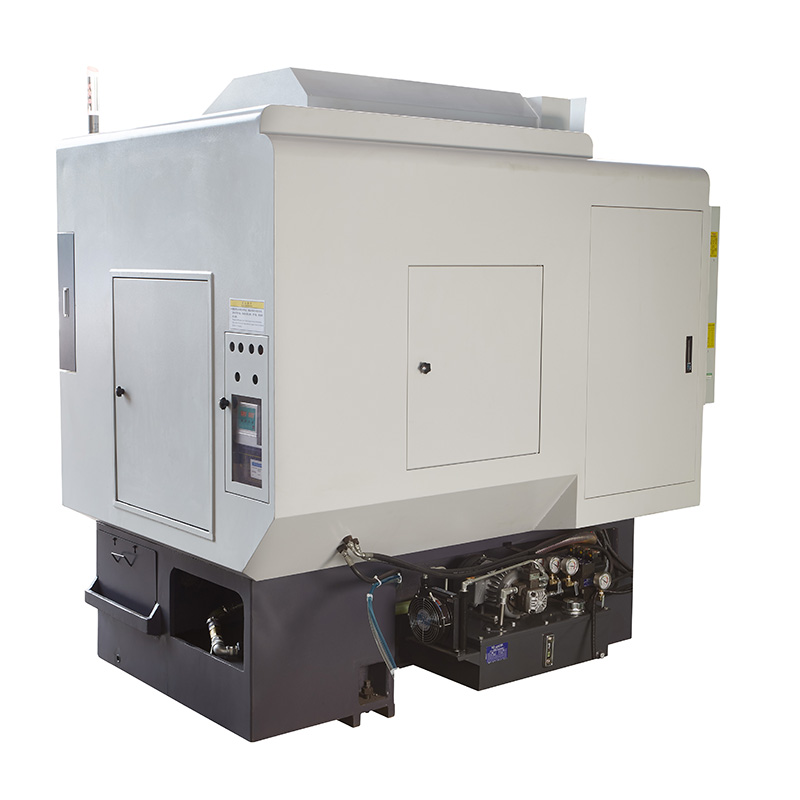

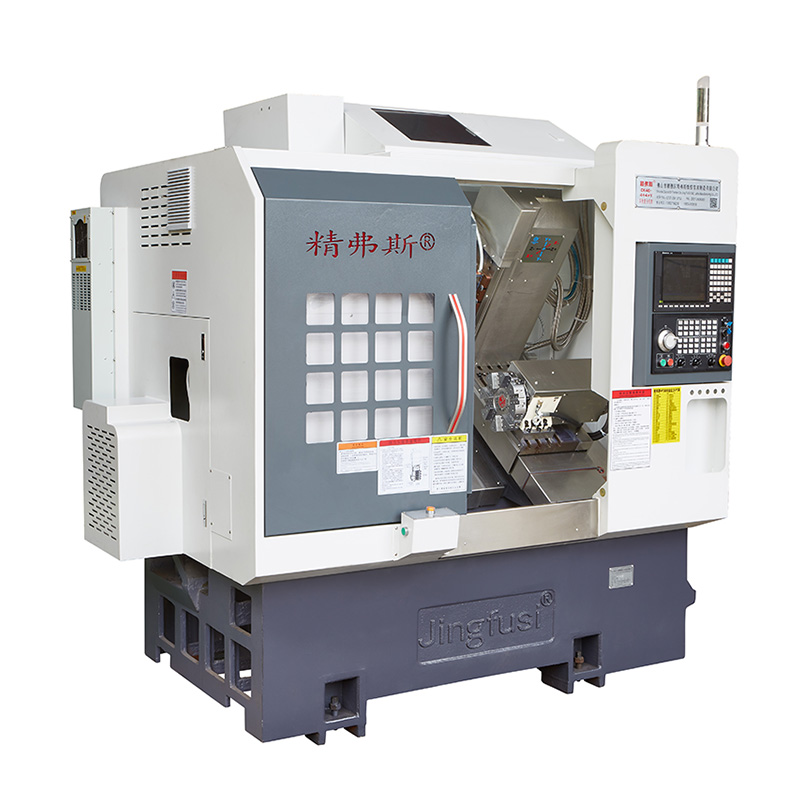

Токарно-фрезерний складний верстат

Ви можете бути впевнені, купуючи складний верстат для токарної та фрезерної обробки на нашому заводі, і ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку. Наш завод відмовляється приймати будь-яку іншу низькоякісну конфігурацію замовника, оскільки інша конфігурація незручно робити стандарти перевірки якості. впливають на якість і термін служби верстата, а також впливають на ефективність і вартість післяпродажного обслуговування.

Модель:CK52-4+4+Y

Надіслати запит

Опис продукту

Нижче наведено представлення високоякісного токарно-фрезерного верстата Jingfusi®, сподіваючись допомогти вам краще його зрозуміти. Вітаємо нових і старих клієнтів, щоб продовжувати співпрацювати з нами, щоб створити краще майбутнє!

Схема руху машини

Деталі продукту

Список параметрів

пункт	Модель токарного верстата	одиниця	CK46-4+4+Y	CK52-4+4+Y
Обсяг обробки	Гойдатися над ліжком	мм	Ø 500
	Максимальна довжина зовнішнього кола повороту	мм	320
	Максимальний діаметр прутка	мм	Ø 45	Ø 51 ~ 55
головна вісь	Тип шпиндельної головки		A2-5	A2-6

	Діаметр наскрізного отвору шпинделя	мм	Ø 56	Ø 66
	Максимальна швидкість шпинделя	об/хв	6000 (встановлено на 4500)	4500 (встановлено на 3500)
годувати	Ефективний хід осі X/Z/Y	мм	800/470/260

	Максимально швидке переміщення осі X/Z/Y	м/хв	24 (налаштування 18)/24 (налаштування 18)/15 (налаштування 8)
	Гвинт осі X/Z/Y	мм	32/32/25
	Рейка осі X/Z/Y	мм	35/35/25
Ножева вежа	Башта з восьми станцій	PCS	8 станцій, можуть бути оснащені тримачами для інструменту з подвійними отворами, опціонально з 12 станціями
Силова головка	Форма для утримування інструменту з електронасадкою		ER25


	Електричний головний інструмент	PCS	Вісь Z 4+вісь X 4, з встановленими 4 додатковими фіксованими тримачами інструментів
	Максимальна швидкість силової головки	об/хв	6000 (встановлено на 4000), зазвичай може використовуватися для обробки продуктів від 4000
	Відстань між валом силової головки та валом	мм	65
електричні машини	Потужність/крутний момент головного двигуна	КВт/Нм	Нове покоління 7.5KW, 47.75NM. Сталеві деталі з потужністю обробки понад 80 можуть бути додатково оснащені 11 кВт, 70,03 Нм

	Потужність/крутний момент двигуна осі X/Z/Y	КВт/Нм	1,3 кВт/8,39 нм
	Потужність/крутний момент двигуна силової головки X/Z	КВт/Нм	1,7 КВт/8 НМ
	Максимальна швидкість головного двигуна	об/хв	5000
інший	Гальмовий пристрій позиціонування шпинделя		гідравлічний тиск


	Нахил ліжка	°	35°
	Довжина верстата X ширина X висота	мм	2200X1580X1900
	Загальна вага всієї машини	КГ	3430
	Загальна потужність	кВт	13
	Середнє споживання електроенергії	кВт/год	2

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний предмет перевірки	Принципова схема	Заводський стандарт


Радіальне биття шпинделя		Визначити биття зовнішнього конуса	0.0035


Повторне положення осі X		Виявлення повторного позиціонування осі X. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.003


Повторне положення осі Z		Виявлення повторного позиціонування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.003


Повторне положення осі Y		Виявлення повторного позиціонування на осі Y. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування.	0.004


Повторне положення осі С		Визначте зміну позиціонування фіксованої точки осі С, зверніть увагу: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявіть повторне позиціонування	20 кутових секунд


Позиція осі C поворотна		Визначте точність випадкового положення осі C, примітка: спочатку передбачте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім перевірте повторні налаштування	72 кутові секунди


Потужність затискної головки		Конус биття	0.015

Потужність затискної головки		Притискне биття	0.01

Якщо замовник хоче перевірити точність ISO або VD1 осі X/Z/Y, це має бути визначено під час написання контракту. Клієнт повинен протестувати цей товар одночасно з первинним прийманням фабрики Jingfusi.
