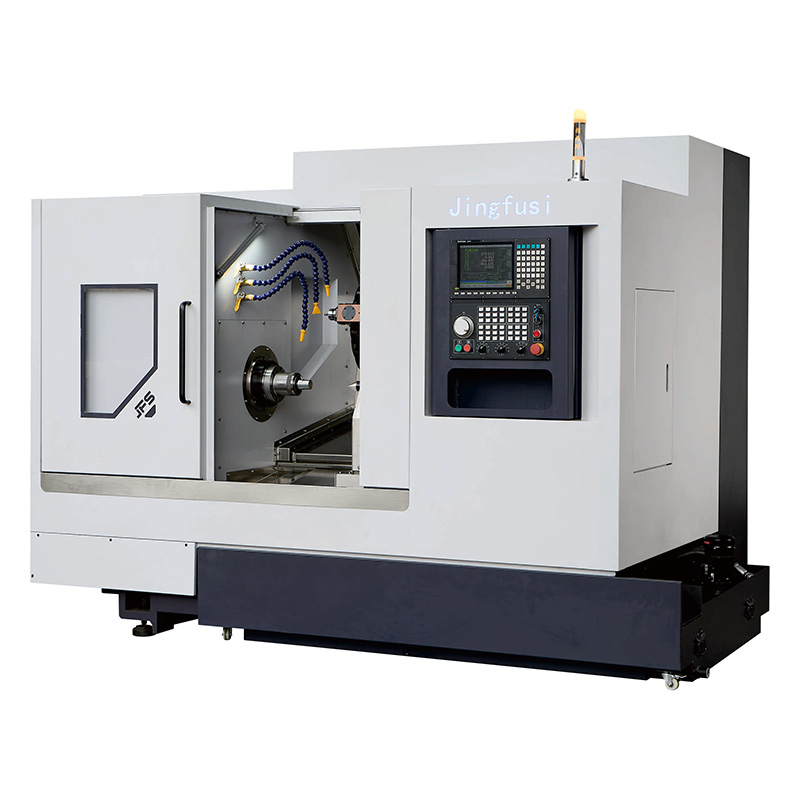

Power Turret Токарний верстат з ЧПУ CK52 76DTW

Наш токарний верстат з ЧПУ Power Turret CK46 52DTY від фабрики Jingfusi дуже популярний на ринку. Верстат інтегрує функції фрезерування та токарної обробки та може гнучко обробляти складні матеріали, такі як нержавіюча сталь, титановий сплав, вуглецева сталь тощо. Ласкаво просимо до заводського перегляду та замовлення!

Модель:CK52/76DTW

Надіслати запит

Опис продукту

Довговічний револьверний токарний верстат з ЧПУ Jingfusi CK52 76DTW оснащений подвійною високопродуктивною силовою головкою, головкою 0° за нормальних умов до 8000 об/хв, 90° головкою до 6500 об/хв, ефективна адаптація до потреб обробки. Тримач інструменту має конструкцію безредукторного модуля трансмісії, щоб усунути вплив джерела тепла та забезпечити стабільну точність обробки.

Згідно з передумовою узгодженої конфігурації, структури лиття, обробки старіння та точності складання, віртуальна вісь Y і вертикальна вісь Y мають свої переваги: жорсткість віртуальної осі Y вища, регулювання округлості зручніше; вертикальний хід осі Y легко розширити, обробка поверхні краща, операція програмування простіша.

Система видалення стружки має інтегровану конструкцію збоку та ззаду, гнучкий режим встановлення та адаптується до різних макетів майстерні. Крім того, вся литва машини проходить відпал, вібраційне старіння та іншу багатоканальну обробку, щоб забезпечити тривалу стабільну роботу обладнання та ефективно подовжити термін служби.

Основна специфікація

Модель токарного верстата		одиниця	Інтерполяція CK52DTW Y	CK76DTW Інтерполяція Y	Remart
Переробна потужність	Макс. діаметр гойдання над ліжком	мм	ø700	Ø700
	Максимальний діаметр точіння	мм	Ø300	Ø300	диск
	Максимальна довжина повороту	мм	480	480
	шпиндельний гідравлічний патрон	в	8"	10"
Шпиндель	висота центру шпинделя від землі	мм	1050	1050
	Веретеноподібний ніс	-	A2-6	A2-8
	Діаметр отвору шпинделя	мм	Ø66	Ø86
	Максимальний діаметр прутка	мм	Ø51	Ø72
	Максимальна швидкість шпинделя	об/хв	4000	2000
	Потужність/крутний момент двигуна шпинделя	КВт/Нм	22 кВт/170 Н.м	22 кВт/170 Н.м
	Силова модель вежі	-	БМТ55-16Т	БМТ55-16Т
Силова турель	Максимальна швидкість/потужність револьверного двигуна	КВт/Нм	7,5 кВт/22 Н або 11 кВт/42 Нм	7,5 кВт/22 Н або 11 кВт/42 Нм
Силова турель	Макс.швидк	об/мм	8000 або 6000	8000 або 6000
Подача по осі X/Z/Y	Вісь XZN Макс.швидка швидкість руху	м/хв	24	24
	Потужність/крутний момент двигуна осі X/ZY	КВт/Нм	3,1 кВт/15 Нм	3,1 кВт/15 Нм
	Вісь XZY класу C3 кулькові гвинти	-	32/40/40	32/40/40
	Роликові направляючі по осі X/Z/Y	-	35/45/45	35/45/45
	Xax - ефективна подорож	мм	500	500
	Ефективний хід осі Z	мм	530	530
	Ефективний хід інтерполяції по осі Y	мм	+48,-52	+48,-52
	Інтерполяційна вісь Y 90° силової головки проходить через центр шпинделя	мм	-37	-37
Задня бабка	Хід задньої бабки	мм	500	500
Задня бабка	Конічний отвір виштовхувача	МК	Mo's 5#	Mo's 5#
Технічні характеристики обладнання	Маса нетто машини	кг	5000	5100
	Загальна потужність машини	кВт	34	37
	Машина Д×Ш×В	мм	2600×2050×2040	2600 × 2050 × 2040

Верстат постійно оптимізується; будь ласка, зверніться до фактичних даних верстата для наведених вище параметрів.

Додаткові предмети

Елемент конфігурації		Віртуальна вісь Y CK52DTW	CK76DTW віртуальний Y
Головний шпиндель	Шпиндель механічний	●	●
Головний шпиндель	Електричний шпиндель	O	O
контролер	Контролер SYNTEC	●	●
Вісь подачі	Яскава	●	●
Вісь подачі	SYNTEC	O	O
Turrett	Силова турель BMT55	●	●
Turrett	Силова турель BMT65	一	O
Задня бабка	Mo's 5#	O	O
Затискні	Відтягніть затиск	●	●
Затискні	Чак	O	O
Допоміжне обладнання	Пристрій збору деталей	O	O
	Пристрій годування	O	O
	Транспортер стружки	O	O
	Автоматизований робот	O	O
	Сепаратор масляного туману	O	O
