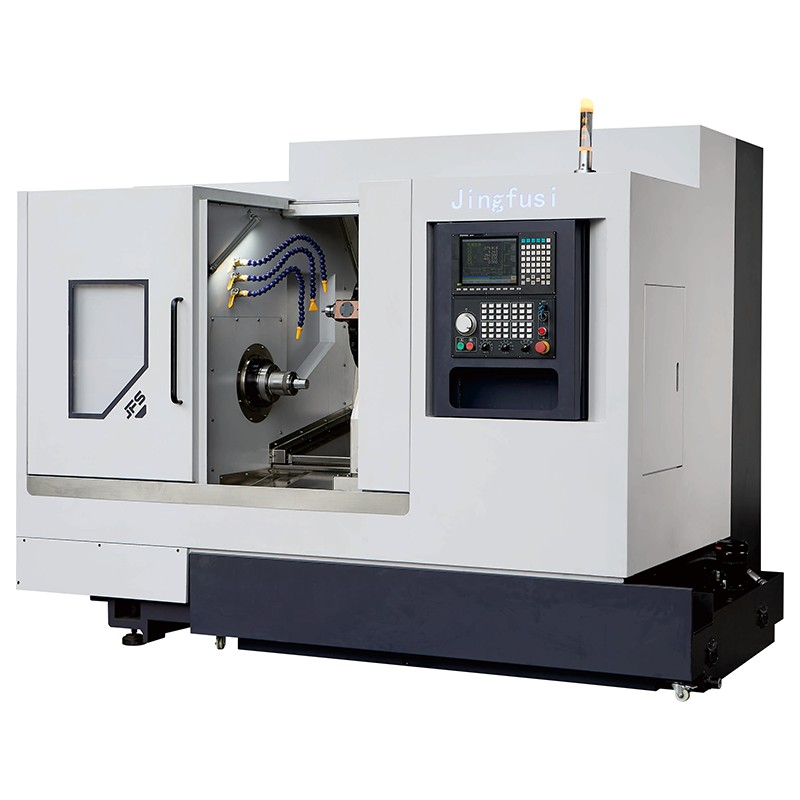

Токарний верстат з ЧПУ Power Turret CK46 52 76DT

Jingfusi виробляє високоякісні револьверні верстати з ЧПУ CK46 52 76DT. Ми вибираємо безредукторну модульну передачу, яка усуває джерело тепла від джерела та сприяє стабільній гарантії точності обробки. Машина об’єднує фрезерні та токарні функції та може гнучко обробляти складні матеріали, такі як нержавіюча сталь, титановий сплав, вуглецева сталь тощо.

Модель:CK46/52/76DT

Надіслати запит

Опис продукту

Токарний верстат з ЧПУ Jingfusi Power Turret CK46 52 76DT із китайської фабрики оснащений двома високопродуктивними силовими головками, максимальна швидкість 0° силової головки за нормальних робочих умов може досягати 8000 обертів на хвилину, а 90° силової головки може досягати 6500 обертів на хвилину.

Характеристика продукту

За умов постійної форми, організації лиття, обробки старіння та точності складання віртуальна вісь Y і вертикальна вісь Y мають свої переваги: жорсткість віртуальної осі Y краща, регулювання округлості більш безтурботне; вертикальний хід осі Y легко подовжити, обробка краща, складність програмування низька, і він швидко запускається.

Система видалення стружки має інтегровану конструкцію збоку та ззаду, гнучкий режим встановлення, придатний для різних сценаріїв виробництва. Крім того, все лиття було відпалене, вібраційне старіння та інша багатоканальна обробка, щоб забезпечити тривалу стабільну роботу обладнання та ефективно подовжити термін служби всієї машини.

Основна специфікація

Модель токарного верстата		одиниця	CK46DT віртуальний Y	CK52DT віртуальний Y	CK76DT віртуальний Y	Remart
Переробна потужність	Максимальний діаметр гойдання над ліжком	мм	700	ø700	700
	Максимальний діаметр точіння	мм	Q300	0300	Ø300
	Максимальна довжина повороту	мм	480	480	480
CK36-36	шпиндельний гідравлічний патрон	в	6"	8”	10"
	висота центру шпильки від землі	мм	1050	1050	1050
	Веретеноподібний ніс	-	A2-5	A2-6	A2-8
	Діаметр отвору шпинделя	мм	Ø56	066	Зварювання MIG
	Максимальний діаметр прутка	мм	Ø45	051	072
	Максимальна швидкість шпинделя	об/хв	4500	4000	2000
	Потужність/крутний момент двигуна шпинделя	КВт/Нм	7,5 кВт/47 Нм	22 кВт/170 Н.м	22 кВт/170 Н.м
	Силова модель вежі		БМТ45-16Т	БМТ55-16Т	БМТ55-16Т
Силова турель	стежити за максимальною швидкістю двигуна	КВт/Н·м7	7,5 кВт/22 Н або 11 кВт/42 Нм	7,5 кВт/22 Н або 11 кВт/42 Нм	75 кВт/22 Н або 1 кВт/42 Нм
Силова турель	Макс.швидк	об/мм	8000 або 6000	8000 або 6000	8000 або 6000
Подача по осі X/Z/Y	×Осі ZN Макс.швидка швидкість переміщення	м/мій	24	24	24
	×ZY-xis потужність/крутний момент двигуна	КВт/Нм	3,1 кВт/15 Нм	3,1 кВт/15 Нм	3,1 кВт/15 Нм
	× Гвинти C3-grad bll осі ZY	-	32/40/40	32/40/40	32/40/40
	×/Z/Y-осі роликові напрямні	-	35/45/45	35/45/45	35/45/45
	Xaxis ефективні подорожі	мм	500	500	500
	Ефективний хід осі Z	мм	530	530	530
	Інтерполяційний ефективний хід по осі Y	мм	Яскава	Яскава	Яскава
	Інтерполяційна вісь Y 90° силової головки проходить через центр шпинделя	мм	60	70	70
Технічні характеристики обладнання	Маса нетто машини	кг	5000	5000	5100
	Загальна потужність машини	кВт	34	37	37
	Машина Д×Ш×В	мм	2600×2050×2040	2600 × 2050 × 2040	2600 × 2050 × 2040

Верстат постійно оптимізується; будь ласка, зверніться до фактичних даних верстата для наведених вище параметрів.

Додаткові предмети

Елемент конфігурації		CK46DT віртуальний Y	CK52DT віртуальний Y	CK76DT віртуальний Y
Головний шпиндель	Шпиндель механічний	●	●	●
Головний шпиндель	Електричний шпиндель	O	O	O
контролер	Контролер SYNTEC	●	●	●
Вісь подачі	Яскава	O	O	O
Вісь подачі	11 /75	●	●	●
Turrett	Високошвидкісна силова турель з прямим приводом	●	●	●
	Тайвань Maikun power turet	O	O	O
	Німецька силова турель Paitech	O	O	O
Затискні	Відтягніть затиск	●	●	●
Затискні	Чак	O	O	O
Допоміжне обладнання	Пристрій збору деталей	O	O	O
	Пристрій годування	O	O	O
	Пристрій годування	O	O	O
	Автоматизований робот	O	O	O
	Сепаратор масляного туману	O	O	O
