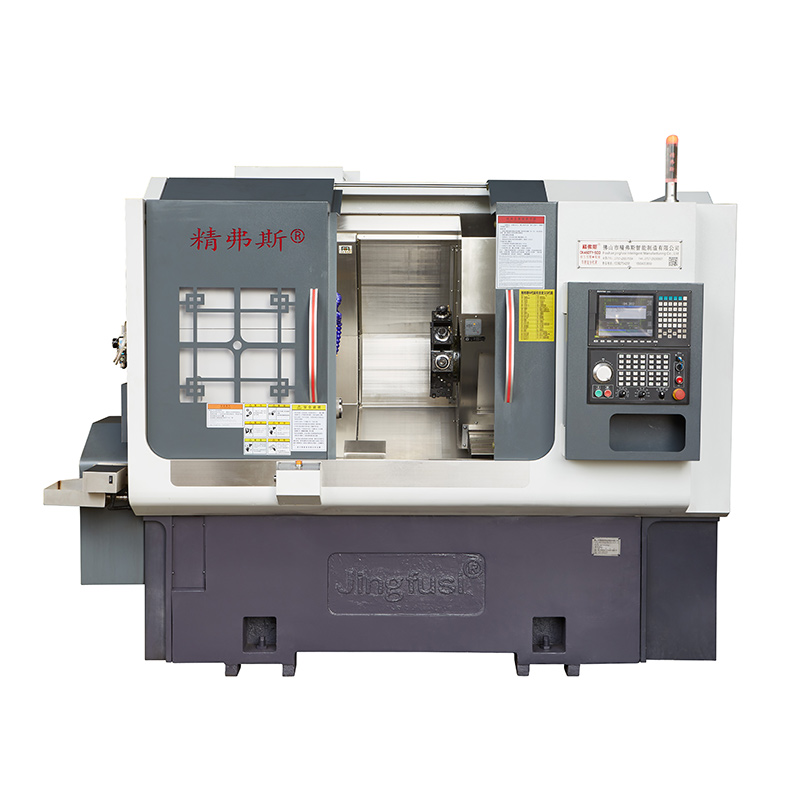

Багатозадачна машина повороту та фрезерування ЧПУ
  • Багатозадачна машина повороту та фрезерування ЧПУ Багатозадачна машина повороту та фрезерування ЧПУ

Багатозадачна машина повороту та фрезерування ЧПУ

Введення багатозадачної машини з повороту та фрезерування ЧПУ-ідеальне рішення для обробки складних компонентів з високою точністю та ефективністю. Цей центри повороту та фрезерування ЧПУ побудовано для обробки як поворотів, так і фрезерних операцій, що робить його універсальним доповненням до будь -якого магазину ЧПУ.
Модель:CK46DTY

Надіслати запит

Опис продукту

Однією з ключових особливостей цього багатозадачності верстата з ЧПУ є його здатність виконувати декілька операцій на одній заготовці, що значно скорочує час налаштування та підвищує продуктивність. Його вдосконалена система ЧПУ забезпечує послідовні та точні результати щоразу, що робить її ідеальним вибором для виробництва великого обсягу.


Багатозадачна машина повороту та фрезерування ЧПУ здатна обробляти широкий спектр матеріалів-від пластмас до металів та всього між ними. Його надійна конструкція забезпечує виняткову довговічність та тривалі показники, тоді як його ергономічний дизайн дозволяє легко працювати та підтримувати.


Ця машина Turn Turn Mill Turn CNC оснащена низкою стандартних та необов'язкових функцій для задоволення ваших потреб у обробці. Його потужний шпиндель та вдосконалені ріжучі інструменти забезпечують виняткову швидкість та точність, тоді як його автоматичний зміна інструментів дозволяє швидко та прості зміни інструменту без будь -яких перебоїв у процесі обробки.


Незалежно від того, що ви обробляєте складні компоненти для аерокосмічної, оборони, автомобілів чи будь-якої іншої галузі, багатозадачна машина з ЧПУ-це ідеальний вибір. Завдяки чудовій продуктивності, універсальності та надійності, ця машина обов'язково перевищить ваші очікування та допоможе вам підняти свої можливості обробки на наступний рівень.


Підводячи підсумок, багатозадачна машина повороту та фрезерування з ЧПУ-це доповнення, що змінює гру, до будь-якого магазину з ЧПУ. Він пропонує неперевершену продуктивність, точність та ефективність, що робить його ідеальним рішенням для всіх ваших потреб у обробці. Не пропустіть можливість перенести свій бізнес на наступний рівень-вкладіть кошти в 5-х часів CNC Machine сьогодні!



Діаграма машинних подорожей

Automatic Turret Turning and Milling Machine

Деталі товару

Automatic Turret Turning and Milling Machine

Список параметрів

предмет Модель токарного верстата одиниця Ck52dty Ck76dty Ck46dty
Обсяг обробки Максимальний діаметр обертання шпинделя мм Ø 700
Максимальна поворотна зовнішня довжина кола мм 520
Максимальний діаметр бару мм Ø 55 Ø 72 Ø 45
Основна вісь Максимальна швидкість шпинделя r/хв 4200 (встановлення 3500) 3200 (встановлення 2000) 6000 (встановлено 4500)
Тип шпинделя
A2 - 6 A2 -8 A2 - 5
Шпиндель діаметр мм Ø 66 Ø 86 Ø 56
годувати X/z/y максимальний хід мм 260/500/± 60
Голова потужності 90 ° проходить через центр шпинделя мм 30
Максимальний швидкий рух осі x/z/y м/мій 24 (Налаштування 16)/ 24 (Налаштування 16)/ 14 (Налаштування 8)
X/z/y гвинтовий стрижень мм 40
X/z/y в роликовій доріжці мм 35/45/35
Силова башта
Модель силової башточки (силова башта) BMT BMT55
Коллет з силою Є ER32
Фіксований розмір тримача інструменту мм 25х25
Діаметр рукоятки власника мм Ø32
електрична техніка Основна потужність двигуна/крутний момент KW / NM 11 кВт/рейтинг 72 нм 15 кВт/Оцінка 98 нм 7,5 кВт/рейтинг 47 нм
X/z/y осі потужність двигуна/крутний момент KW / NM Yaskawa 2.9 KW /18.6nm,optional New Generation3.1 кВт /15 нм
Потужність/крутний момент мотору з башточкою KW / NM Нове покоління 3.1 кВт/15 нм
Максимальна швидкість мотору з башточкою r/хв 6000 (встановлення 4000), загальна швидкість ≤4000
Живлення двигуна живлення/крутний момент KW / NM 3,1 кВт/15 нм
Потужність/крутний момент мотору, що змінює мотор башточок KW / NM Нове покоління1.0 кВт /3.1nm
Хвороба Інсульт мм 520
Максимальний гідравлічний хід хвоста
мм 100
Конусна конус -отвір для конуса Мк MOHS 5#
Максимальна відстань між кінчиком і Чак мм 690
інший Гальмівний пристрій розміщення шпинделя
Гідравлічний, необов'язковий програмований
Нахил ліжка ° 30 ° або 15 °
Машина довжина x ширина x висота мм 2500x1680x1900
Загальна вага всієї машини Кг     5000 кг
Загальна потужність kw 20
Середнє споживання електроенергії KW / H 3

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний тестовий предмет Схематична діаграма Метод виявлення
Фабричний стандарт
Шпиндель Радіальний ритм Виявити пробіг зовнішнього конуса 0.0035
Повторне положення X-осі Automatic Turret Turning and Milling Machine Виявити повторне розташування осі x. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування. 0.003
Повторне положення в осі Z Automatic Turret Turning and Milling Machine
Виявити повторне розташування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування. 0.003
Повторне положення y-вісь Automatic Turret Turning and Milling Machine Виявити повторне розташування на осі y. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування. 0.004
C Повторне положення вісь Automatic Turret Turning and Milling Machine Виявити перестановку фіксованої точки осі С, примітка: Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування 20 дуг секунд
C -осі положення оберти Automatic Turret Turning and Milling Machine  Виявити точність випадкової позиції в осі С, Примітка: Спочатку прогнозуйте близько 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім перевірити повторні налаштування 72 дуги секунд
ПОТРІБНА ХЛАМПІНГ БІТ Automatic Turret Turning and Milling Machine Конус 0.015
ПОТРІБНА ХЛАМПІНГ БІТ Automatic Turret Turning and Milling Machine
Затискання побиття 0.01
Якщо замовник хоче перевірити точність ISO або VD1 осі x/z/y, це визначається під час написання договору. Замовник повинен перевірити цей предмет одночасно з початкового прийняття фабрики Jingfusi.
