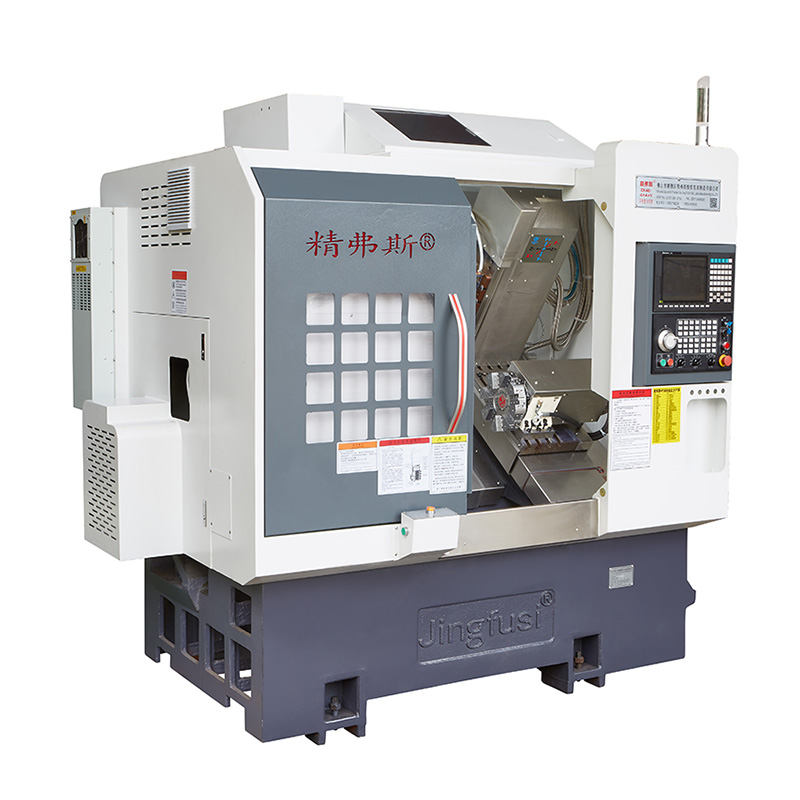

Автоматична токарна машина ЧПУ

Шукаєте надійну та ефективну машину, яка підвищить продуктивність вашої компанії? Не дивіться далі, ніж автоматична токарна машина ЧПУ. Завдяки розширеній технології та точності ця машина є ідеальним рішенням для всіх ваших виробничих потреб.

Модель:CK52-5+5+Y

Надіслати запит

Опис продукту

Представляючи автоматичну токарну машину CNC-інструмент точності, необхідний для високоякісного виробництва

Ось кілька ключових особливостей цієї неймовірної машини:

Технологія Precision: Автоматична токарна машина CNC оснащена останньою технологією Precision, щоб переконатися, що вся ваша робота є найвищою якістю та точністю. Використовуючи сучасне програмне забезпечення, машина може створювати деталі з надзвичайною точності та точності, що дає вам найкращі результати.

Універсальність: Незалежно від того, чи працюєте ви з сировиною чи готовою продукцією, ця машина може впоратися з усім цим. Завдяки його універсальності та функціональності з багатосахисами ви можете створити майже будь-яку необхідну частину, від простої до складної геометрії.

Простота використання: Автоматична токарна машина ЧПУ зручна для користувачів та проста в експлуатації. Завдяки інтуїтивно зрозумілим елементом управління та простими системами програмування, ваша команда може отримати швидкість в найкоротші терміни, максимізуючи продуктивність.

Довговічність: Виготовлена лише з найвищої якості матеріалів, ця машина побудована для останнього. Він може витримати навіть найвибагливіші виробничі середовища та забезпечує максимальну користь від своїх інвестицій.

Низьке обслуговування: автоматична токарна машина ЧПУ вимагає мінімального обслуговування, заощаджуючи час та гроші. Завдяки його простому дизайну та міцному конструкції ви можете зосередитись на тому, що насправді має значення - ваше виробництво.

На закінчення, автоматична токарна машина ЧПУ є ідеальним доповненням до будь -якої виробничої лінії. Завдяки технології точності, універсальності, простотою використання, довговічністю та низьким обслуговуванням, ця машина, безумовно, підвищить продуктивність вашої компанії. Не соромтеся, інвестуйте в автоматичну токарну машину CNC сьогодні і почніть отримувати винагороду завтра!

Діаграма машинних подорожей

Деталі товару

Список параметрів

предмет	зміст	одиниця	Ck46-5+5+y	Ck52-5+5+y
Обсяг обробки	Розмахувати ліжком	мм	Ø 500
	Максимальна поворотна зовнішня довжина кола	мм	320
	Максимальний діаметр бару	мм	Ø 45	Ø 51 ~ 55
Основна вісь	Максимальна швидкість шпинделя	r/хв	6000 (встановлено 4000)	4500 (встановлено на 3500)
	Тип шпинделя		A2-5	A2-6
	Шпиндель діаметр	мм	Ø 56	Ø 66
годувати	X/z/y максимальний хід	мм	800/470/310
	Максимальний швидкий рух осі x/z/y	м/мій	24 (Налаштування 18)/24 (Налаштування 18)/15 (Налаштування 8)
	X/z/y гвинтовий стрижень	мм	32/32/25
	X/z/y вісь	мм	35/35/25
Ножа	Вісім башточок станції	ПК	8 станцій, можуть бути обладнані власниками інструментів з подвійним отвором, необов’язково з 12 станціями
Голова	Форма утримування інструменту живлення		ER25
	Максимальна швидкість живлення головки	r/хв	6000 (встановлено на 4000), зазвичай можна використовувати для обробки продуктів з 4000
	Максимальна установка свердління та діаметр фрезерування	мм	Ø 16
	Відстань між валом живлення та валом	мм	65
електрична техніка	Основна потужність двигуна/крутний момент	KW / NM	7,5 кВт/47,75 нм, необов'язковий 11 кВт/70,03 нм для сталевих деталей з переробкою 80 і вище
	X/z/y осі потужність двигуна/крутний момент	KW / NM	Yaskawa 1,8 кВт/11,5 нм. Необов’язкове нове покоління 2,4 кВт/рейтинг 11,5 нм
	X/z живлення живлення потужності/крутного моменту	KW / NM	2,4 кВт/11,5 нм
	Максимальна швидкість двигуна живлення	r/хв	5000
інший	Гальмівний пристрій розміщення шпинделя		гідравлічний тиск
	Нахил ліжка	°	35 °
	Довжина пластини столу ножа x ширина	мм	700x290
	Машина довжина x ширина x висота	мм	2200x1580x2000
	Загальна вага всієї машини	Кг	3430
	Загальна потужність	kw	13
	Середнє споживання електроенергії	KW / H	2

Точність верстатів

Точність машини, стандарт фактора Jingfus:
Основний тестовий предмет	Схематична діаграма	Фабричний стандарт


Шпиндель Радіальний ритм		Виявити пробіг зовнішнього конуса	0.0035


Повторне положення X-осі		Виявити повторне розташування осі x. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування.	0.003


Повторне положення в осі Z		Виявити повторне розташування на осі Z. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування.	0.003


Повторне положення y-вісь		Виявити повторне розташування на осі y. Примітка. Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування.	0.004


C Повторне положення вісь		Виявити перестановку фіксованої точки осі С, примітка: Спочатку прогнозуйте приблизно 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім виявити повторне позиціонування	20 дуг секунд


C -осі положення оберти		Виявити точність випадкової позиції в осі С, Примітка: Спочатку прогнозуйте близько 50 разів, щоб компенсувати помилку холодного двигуна та гарячого двигуна, а потім перевірити повторні налаштування	72 дуги секунд


ПОТРІБНА ХЛАМПІНГ БІТ		Конус	0.015

ПОТРІБНА ХЛАМПІНГ БІТ		Затискання побиття	0.01

Якщо замовник хоче перевірити точність ISO або VD1 осі x/z/y, це визначається під час написання договору. Замовник повинен перевірити цей предмет одночасно з початкового прийняття фабрики Jingfusi.
